Нижній стопор підвісних воріт: встановлення обмежувача ходу своїми руками
Уявіть ситуацію: ви відкриваєте ворота, каретки плавно ковзають по балці, але через сильний поштовх або порив вітру полотно йде занадто далеко і... вилітає з напрямної. Щоб уникнути небезпечного падіння важкої конструкції, існує просте й геніальне рішення — наземний обмежувач ходу.

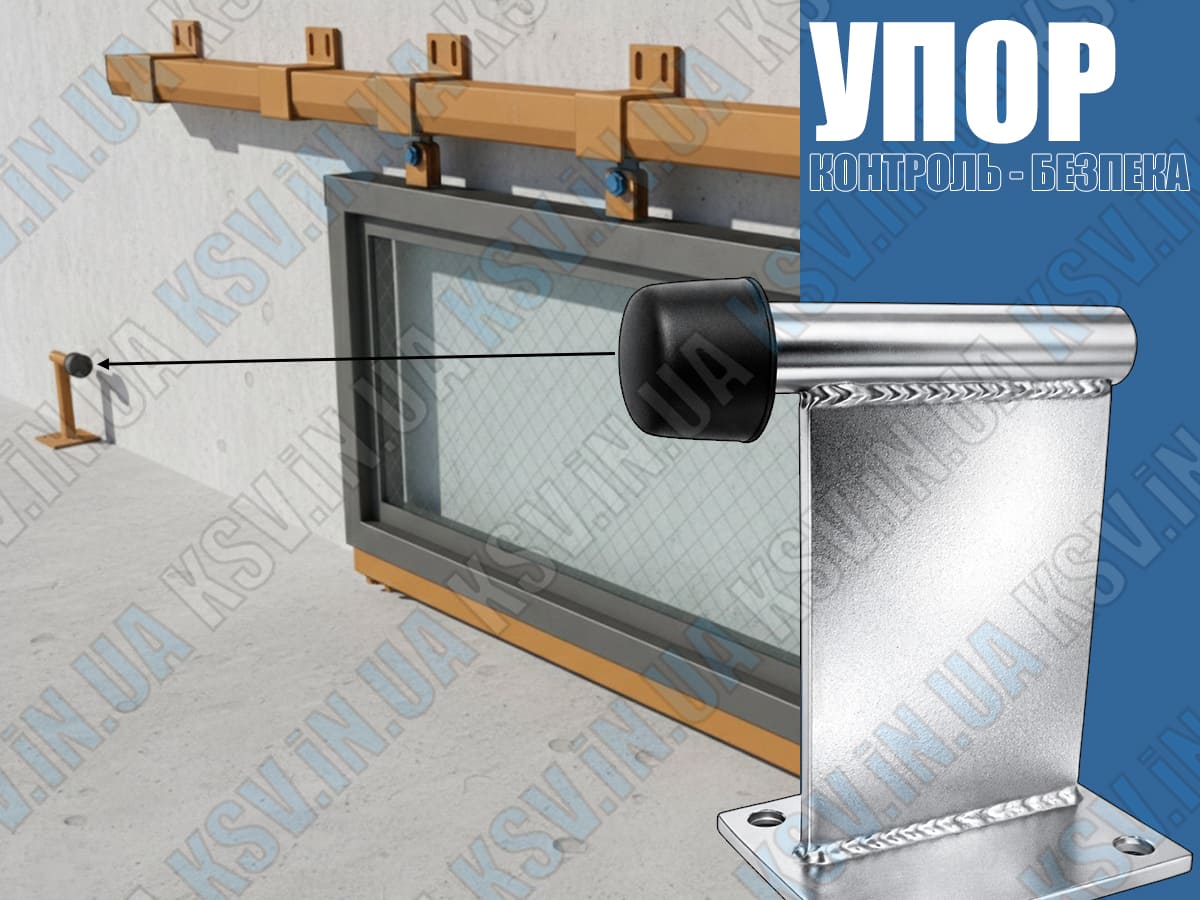

Нижній стопор (упор) — це не просто аксесуар, а ключовий елемент безпеки. Він бере на себе ударне навантаження в крайньому положенні, захищаючи роликові каретки від поломки, а вас — від нещасних випадків.
Де встановлюється стопор №6?
А3 — місце для каркаса воріт у відкритому положенні | №5 — верхній стопор | №6 — нижній стопор
Згідно зі схемою, встановлення проводиться за такою логікою:
- [1] Точка А3: Це крайнє положення воріт при повному відкритті. Саме тут на землю монтується упор №6.
- [2] Подвійний захист: Для ідеальної фіксації ми рекомендуємо комбінувати нижній стопор №6 з верхнім стопором №5 (який вставляється всередину напрямної балки).
- ✔ Така зв'язка зверху і знизу намертво фіксує полотно, виключаючи будь-який люфт.
⚙ Інструменти для монтажу своїми руками
Для отворів у бетоні
Діаметр 10-12 мм
Для затягування болтів
Точна розмітка А3
Простий алгоритм встановлення (всього 4 кроки)
Повністю відкрийте ворота до бажаної точки зупинки.
Приставте стопор №6 до каркаса і відмітьте місця під отвори в бетоні.
Просвердліть отвори, вставте анкери та щільно притягніть упор до основи.
Перевірте: ворота мають м'яко впиратися в демпфер стопора без перекосів.
