Рішення для каркасів ВСІХ ВИДІВ ВОРІТ: Технологічний аналіз «КСВ Системи»
Універсальний огляд Т-профілю та Омега-профілю для відкатних, розпашних, підвісних воріт та будь-яких огороджувальних конструкцій.

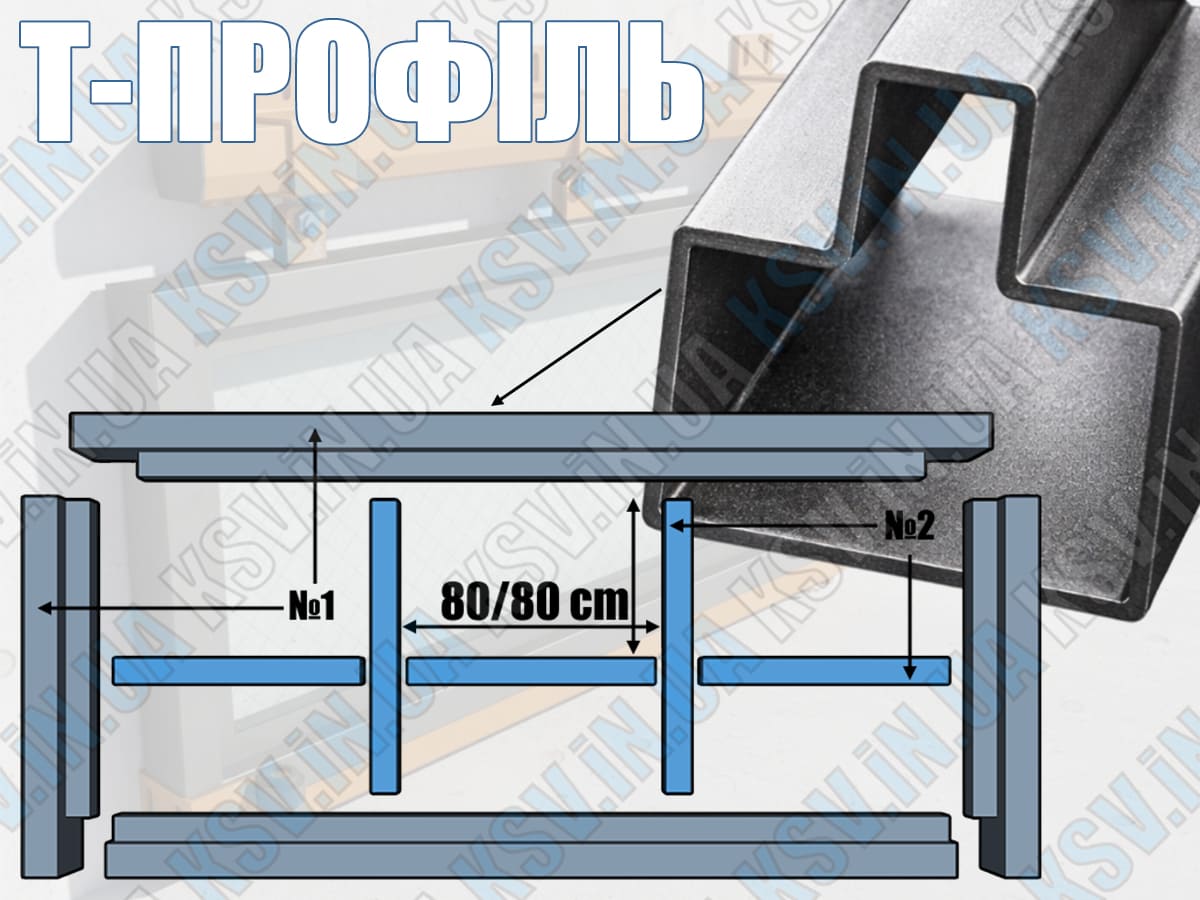

№1: Т-профіль — база для всіх видів воріт№2: профіль 40х20
Т-профіль являє собою інтегрований металопрокат, що замінює класичну зв'язку двох профільних труб (60х40 та 40х20). Це ефективний спосіб прискорити виробництво каркасів всіх типів воріт, проте він зберігає ряд технологічних обмежень.
- Зварювальні роботи: Виготовлення каркаса вимагає повноцінного зварювального циклу, зачистки швів та захисту місць термічного впливу від корозії.
- Складність обшивки: Кожен лист профнастилу або іншого матеріалу необхідно фіксувати саморізами до внутрішнього плеча профілю по всьому периметру.
- Відсутність ізоляції: Геометрія Т-профілю не передбачає встановлення ущільнювальних елементів, що виключає можливість створення герметичної конструкції.
А1 - Ширина паза під заповненняА2 - Зміщення паза №3
В1 - Висота профілю для жорсткості конструкції
Омега-профіль від «КСВ Системи» — це інженерний стрибок у виробництві всіх видів воріт та конструкцій. Дане рішення концептуально перевершує Т-профіль за всіма функціональними характеристиками, пропонуючи перехід до «чистого» та швидкого монтажу.
- Збірка без зварювання: Профіль запилюється під кутом 45 градусів і збирається механічним способом. Це зберігає антикорозійне покриття металу цілим.
- Технологія «Без саморізів»: Утеплені сендвіч-панелі просто встановлюються всередину паза профілю. Вам не потрібно прикручувати кожну панель окремо — профіль надійно утримує наповнення по всій площині.
- Максимальна герметизація: Наявність спеціалізованого паза №3 дозволяє інтегрувати гумовий ущільнювач. Це єдиний спосіб отримати по-справжньому теплі та тихі ворота або двері.
Універсальна перевага Омега-профілю
Якщо Т-профіль просто спрощує зварювання труб, то Омега-профіль повністю змінює культуру збірки всіх видів воріт. Ви отримуєте конструкцію заводської якості без використання зварювального апарату та видимих кріпильних елементів, при цьому забезпечуючи повний захист від продування завдяки штатному ущільнювачу.
Параметри вибору Омега-профілю для різних конструкцій
Ми пропонуємо індивідуальне налаштування перерізу під ваші завдання:
| Параметр | Опис | Функціональна роль |
|---|---|---|
| Розмір А1 | Ширина внутрішнього паза | Підбирається точно під товщину вашої сендвіч-панелі або іншого наповнення. |
| Розмір А2 | Зміщення паза №3 | Дозволяє регулювати щільність прилягання ущільнювача до нащільника. |
| Висота В1 | Габарит профілю (30-55 мм) | Визначає міцнісні характеристики та жорсткість каркаса воріт. |
