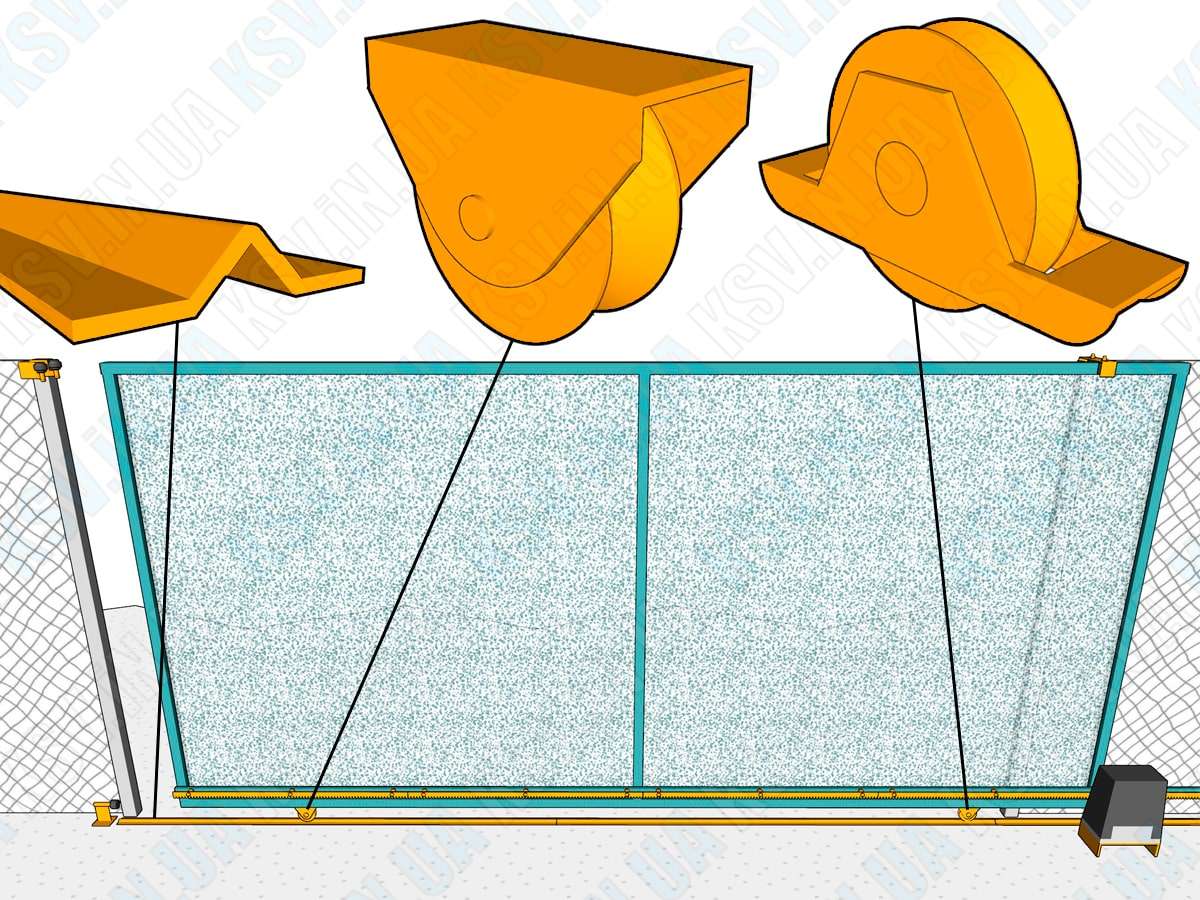

Ролики – один із ключових елементів відкатних воріт по куточку (на монорейці), що забезпечує рух стулки по напрямному куточку. Від правильного вибору роликів залежить плавність ходу, довговічність конструкції та загальна надійність воріт. У цій статті ми докладно розглянемо види роликів, їх характеристики та критерії вибору.
Типи роликів для воріт по куточку
Основна відмінність роликів полягає в конструкції та матеріалі виготовлення:
Металеві (сталеві) ролики для воріт по куточку: Найпоширеніший і найдоступніший варіант. Виготовляються зі сталі, мають високу міцність і зносостійкість. Можуть бути із підшипниками або без них. Як показала практика, сталеві ролики практичні не зношуються.
Полімерні ролики (пластикові, поліуретанові): Більш тихі в роботі, ніж металеві, мають гарну стійкість до корозії. Однак менш міцні і зносостійкі, ніж металеві, особливо при низьких температурах. У середньому полімерні ролики відпрацьовують 5 років.
Конструкція роликів:
Ролик із підшипником: Забезпечує плавний та легкий рух стулки. Підшипники можуть бути ковзання (втулки) або кочення (кулькові або роликові). Ролики з підшипниками кочення краще, тому що вони забезпечують менший опір і більш тривалий термін служби.
Ролик без підшипника: Простіший і дешевший варіант. Однак, рух стулки буде менш плавним, а зношування ролика і напрямної – більш швидким. Рекомендується для легких воріт.
Ролик із кронштейном: Спрощує монтаж ролика на стулку воріт. Кронштейн кріпиться до стулки, а ролик – до кронштейна. Кронштейни бувають двох видів, зовнішній та внутрішній (врізний).
Характеристики роликів:
Діаметр ролика: Впливає на плавність ходу та розподіл навантаження. Чим більший діаметр ролика, тим плавнішим буде хід і тим менше зусилля знадобиться для переміщення стулки.
Ширина ролика і форма жолобка: Чим вже ролик тим краще, ширина ролика, що рекомендується, - 20 - 30 мм. Форма скарги (канавки) буває 2-х видів: V-подібна канавка під куточок і кругляк; U-подібна канавка під трубу
Вантажопідйомність: Вказує на максимальну вагу стулки, яка може витримати 2 ролики. Необхідно вибирати ролики із запасом по вантажопідйомності.
Матеріал виготовлення: Впливає на міцність, зносостійкість та стійкість до корозії.
Наявність підшипника: Забезпечує плавність ходу та довговічність, від серії підшипника залежить вантажопідйомність ролика.
Критерії вибору роликів:
Вага стулки: Головний критерій. Необхідно вибирати ролики з вантажопідйомністю, що перевищує вагу стулки.
Матеріал стулки: Для важких та великих металевих стулок рекомендується використовувати металеві ролики з підшипниками 3 - 4 ролики на одну стулки. Для легких та невеликих стулок достатньо 2-х ролики.
Інтенсивність використання воріт: При високій інтенсивності використання рекомендується вибирати ролики з підшипниками кочення та металевим корпусом.
Кліматичні умови: В умовах низьких температур полімерні ролики можуть стати крихкими. І тут краще використовувати металеві ролики.
Бюджет: Металеві ролики без підшипників – найдешевший варіант, але найменш довговічний.
Монтаж та встановлення роликів

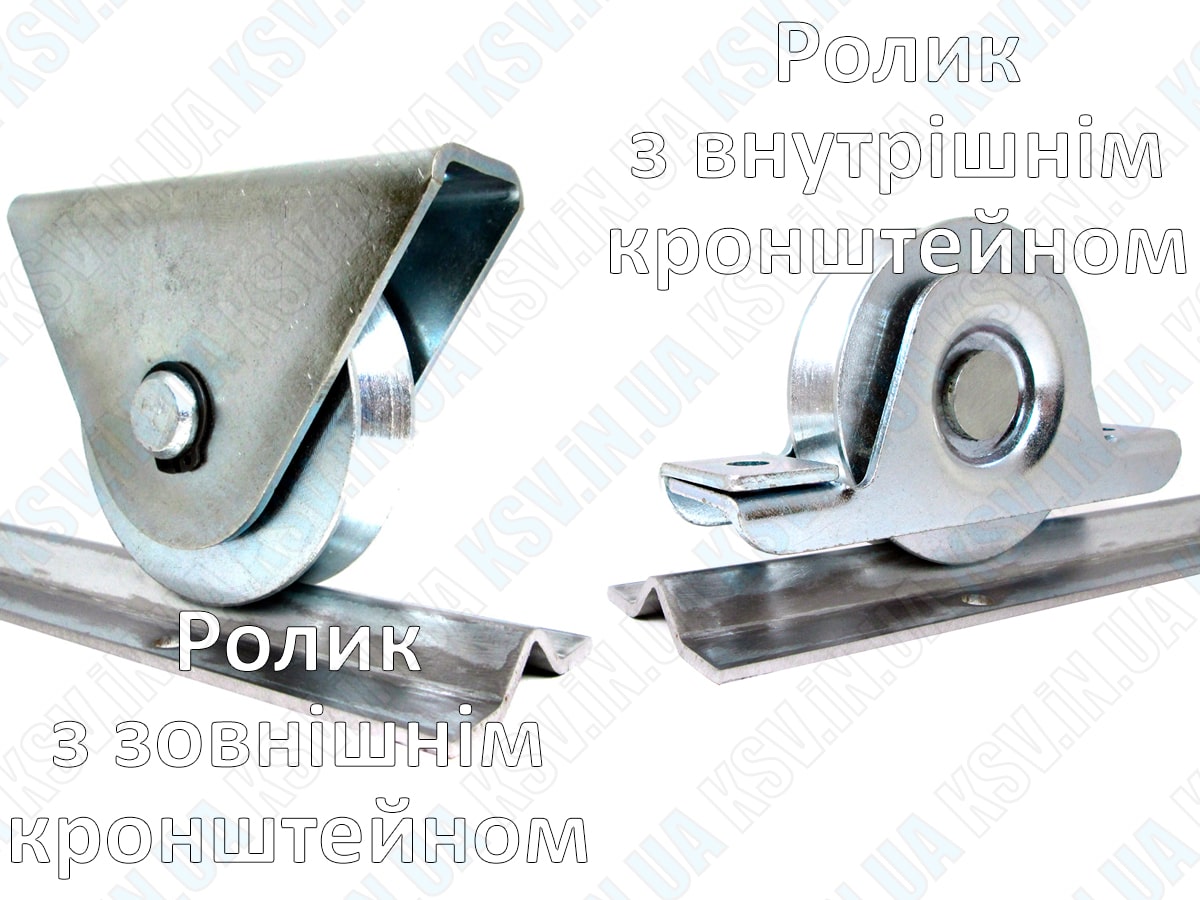

Розглянемо 2 варіанти монтажних кронштейнів для встановлення опорних роликів для відкатних воріт по куточку.

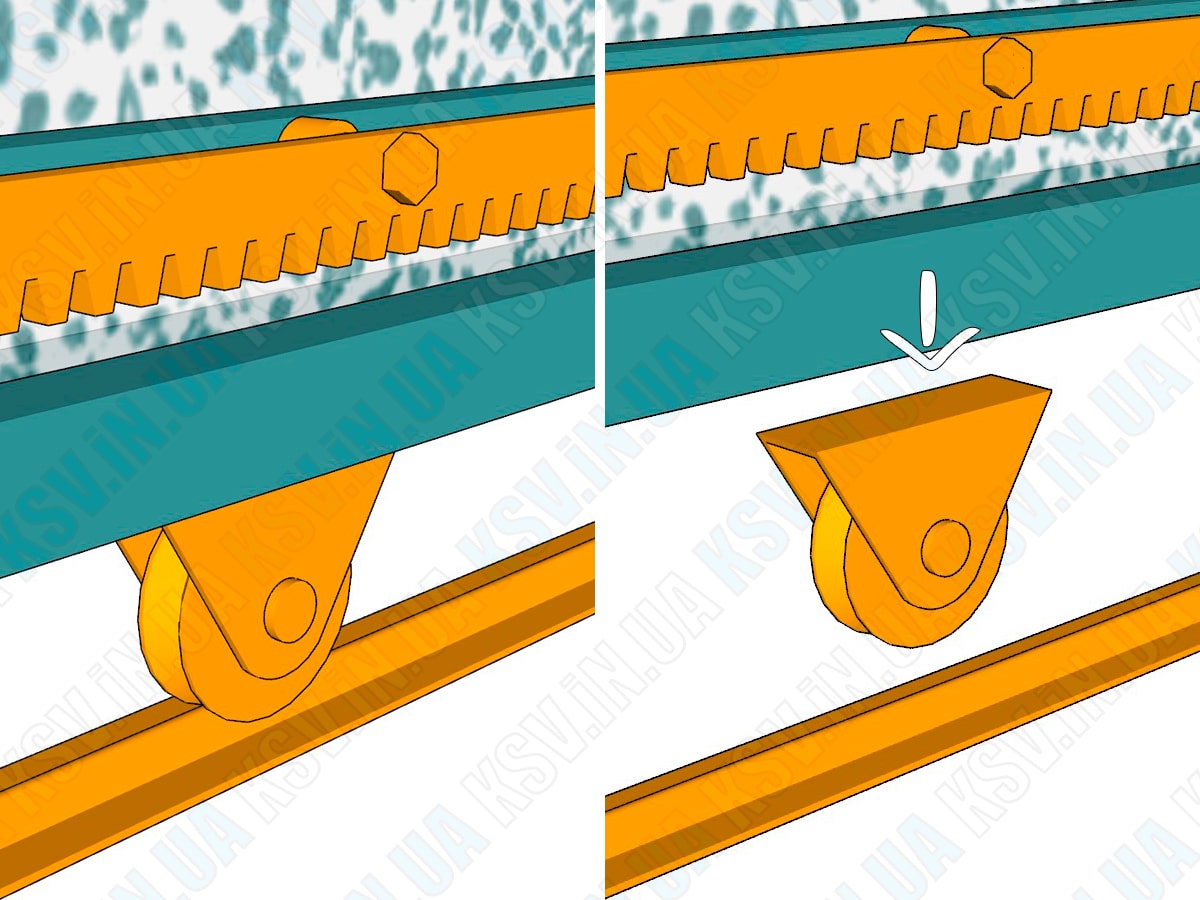

Варіант №1 - Ролик із зовнішнім кронштейном
Каркас стулки встановлюється зверху на монтажні кронштейни. При такому варіанті монтажу зверніть увагу на нижній зазор між стулкою та куточком. Цей зазор дорівнює висоті ролика з кронштейном.
Варіант №2 - Ролик із внутрішнім кронштейном
У нижній частині каркаса попередньо потрібно зробити отвори для встановлення роликів із внутрішнім кронштейном. При такому варіанті монтажу частина ролика з кронштейном ховається всередині нижньої труби профільної каркаса воріт, зазор між стулкою і направляючим куточком становить близько 3-х сантиметрів.
Кронштейн ролика до каркаса стулки можна закріпити за допомогою шурупів по металу або приварити зварюванням.
Догляд та обслуговування:
Регулярно очищайте ролики та спрямовуючу від бруду та сміття.
Періодично змащуйте підшипники.
Рекомендації:
При виборі роликів віддавайте перевагу надійним постачальникам, наприклад, інтернет-магазин КСВ Системи Воріт.
Не заощаджуйте на роликах, тому що від їх якості залежить довговічність і надійність усієї конструкції воріт.
Під час встановлення роликів дотримуйтесь інструкцій.
Правильний вибір та встановлення роликів забезпечить довгу та безперебійну роботу ваших відкатних воріт по куточку.
