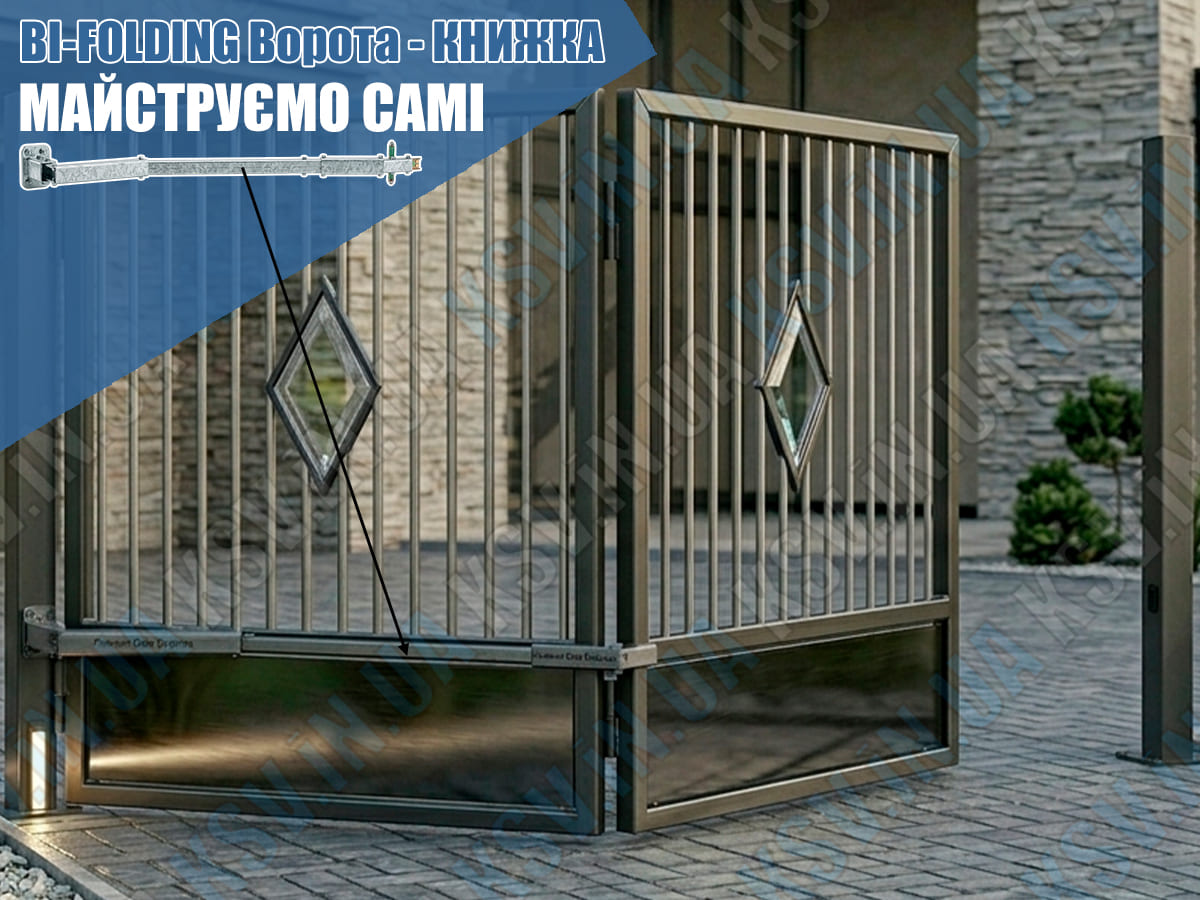

Загальний принцип роботи

Ви виготовляєте розпашні ворота складного типу в будь-якому дизайні та будь-якої форми, ворота можуть складатися з 2 або 4 секцій в залежності від ширини в'їзду. При приведенні в рух першої секції (А1 та А4) від руки або за допомогою електричного приводу (автоматика), друга підвісна секція (А2 та А3) починає автоматично рухатися, повторюючи положення несучої секції.

Розрахунок ширини в'їзду та секцій

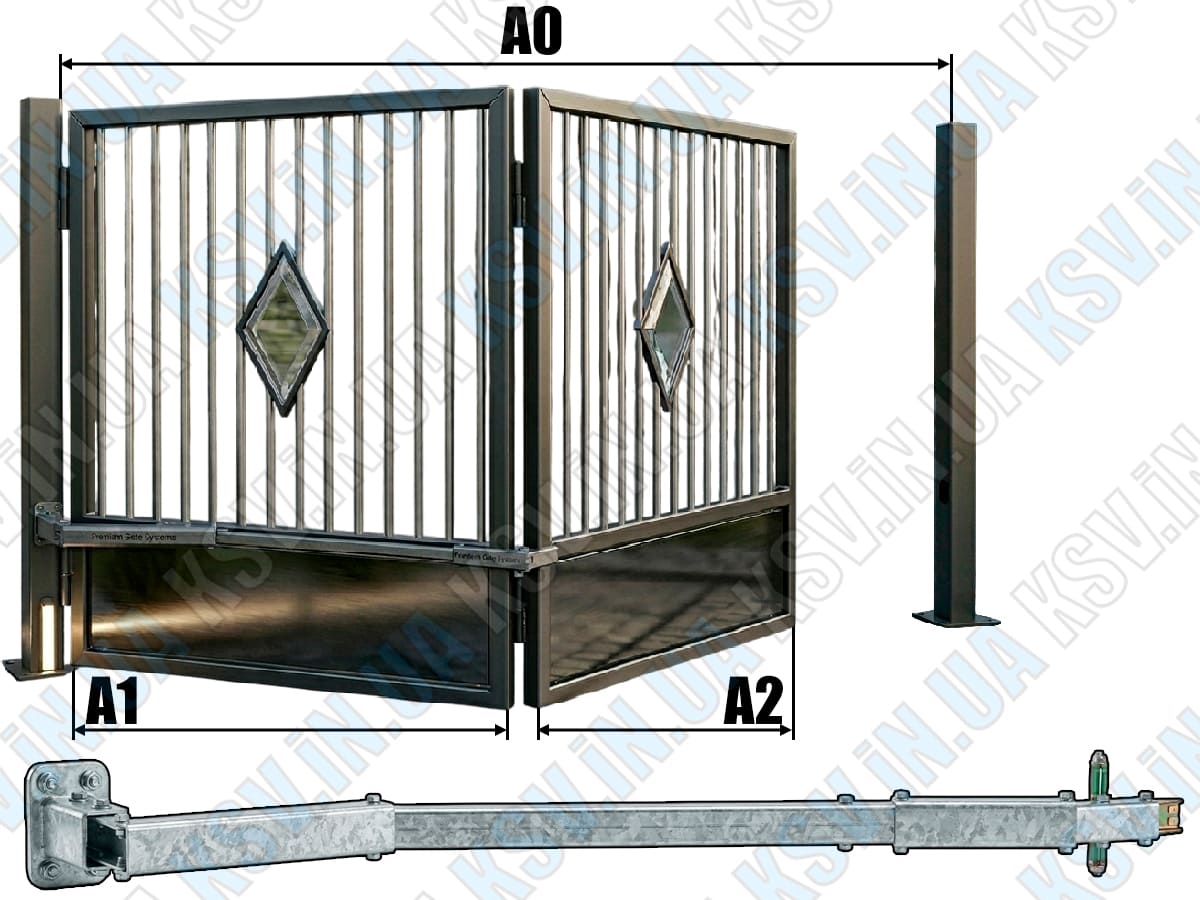

Параметри для ширини в'їзду до 4-х метрів (2 секції)

• Ширина в'їзду А0: від 218 см до 402 см
• Ширина кожної секції А1 та А2: від 108 см до 200 см
• Зазор між несучим стовпом і першою секцією А1: 1 см
• Зазор між першою і другою секцією А1 і А2: 1 см
• Товщина каркаса воріт: від 4 до 6 см

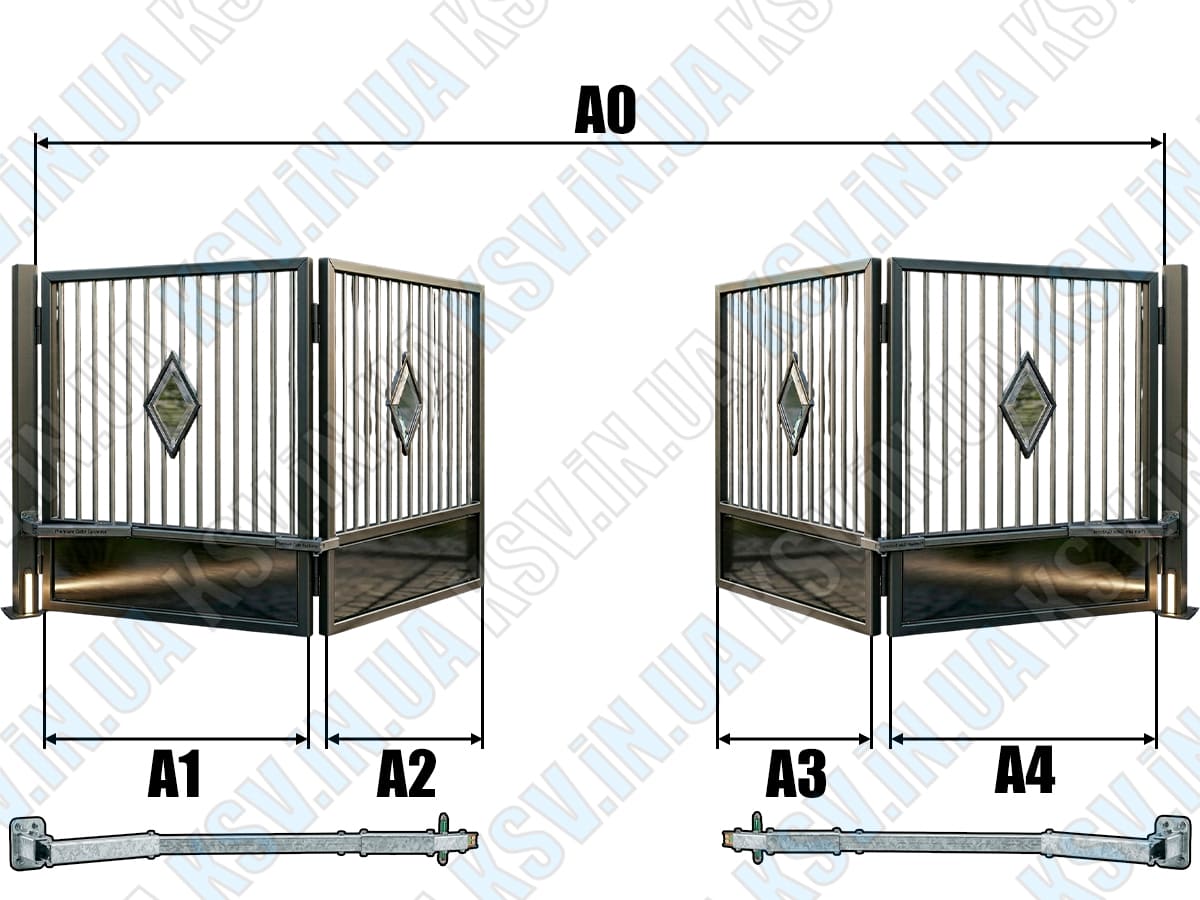

Параметри для ширини в'їзду до 8-ми метрів (4 секції)

• Ширина в'їзду А0: від 436 до 804 см
• Ширина кожної секції А1, А2, А3 і А4: від 108 см до 200 см

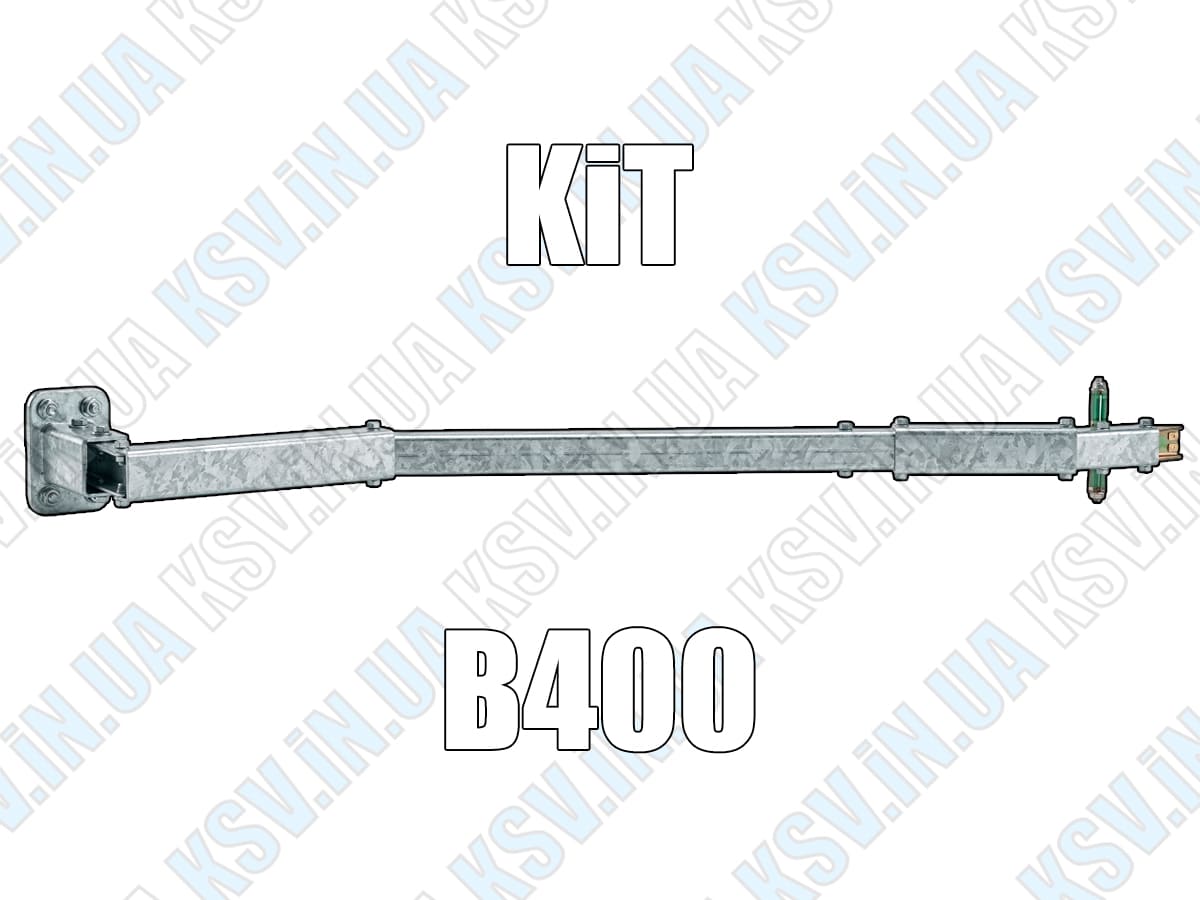

• Необхідно купити: 2 комплекти КНИЖКА В400

Загальні технічні параметри

• Максимальна вага 2-х секцій: до 450 кг.
• Максимально допустима вага підвішеної секції А2 (А3): 230 кг при мінімальній ширині 108 см.
• Товщина каркаса воріт: від 4 до 6 см.
• Монтаж: Регулювальна опора (10 см) вимагає ширину стовпа/місця не менше 100 мм.
• Матеріал: Міцна оцинкована сталь.

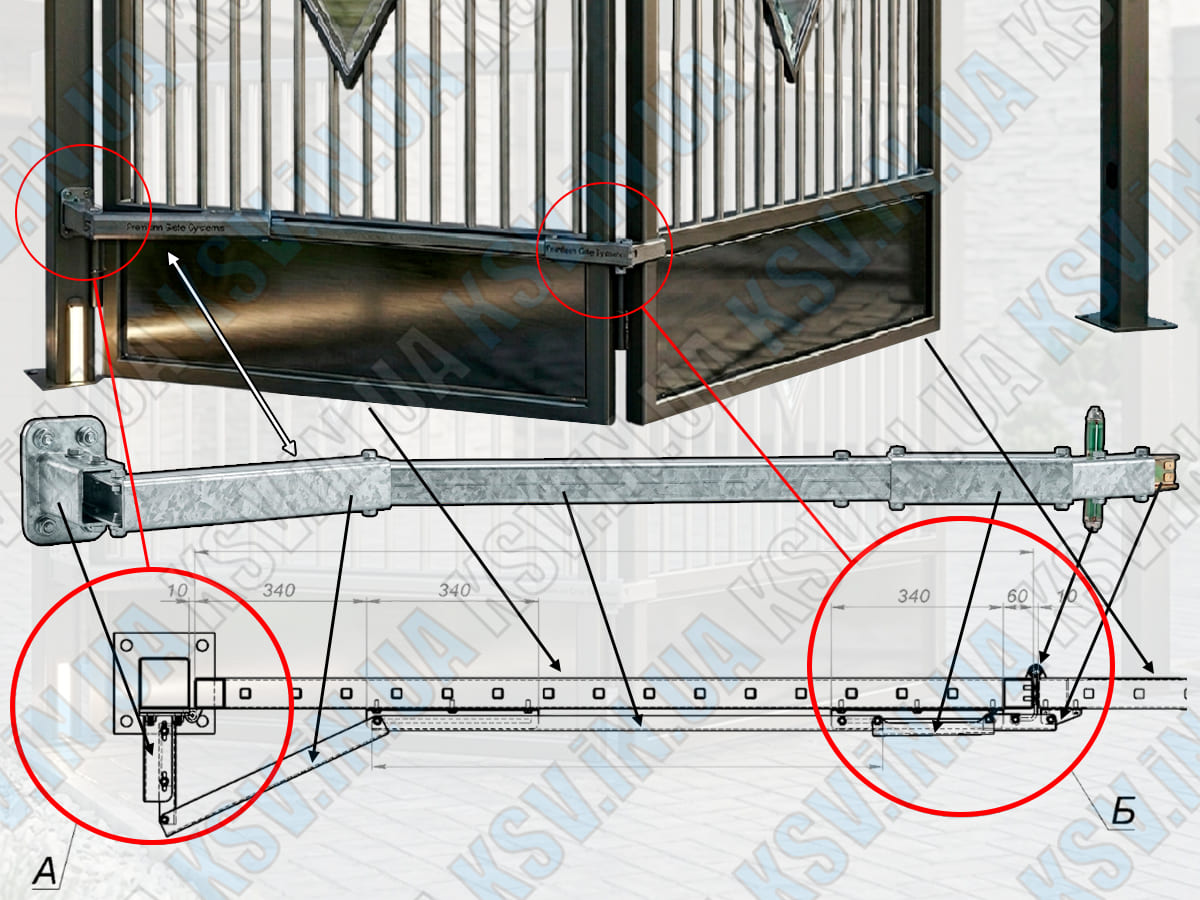

Детальний монтаж та схеми

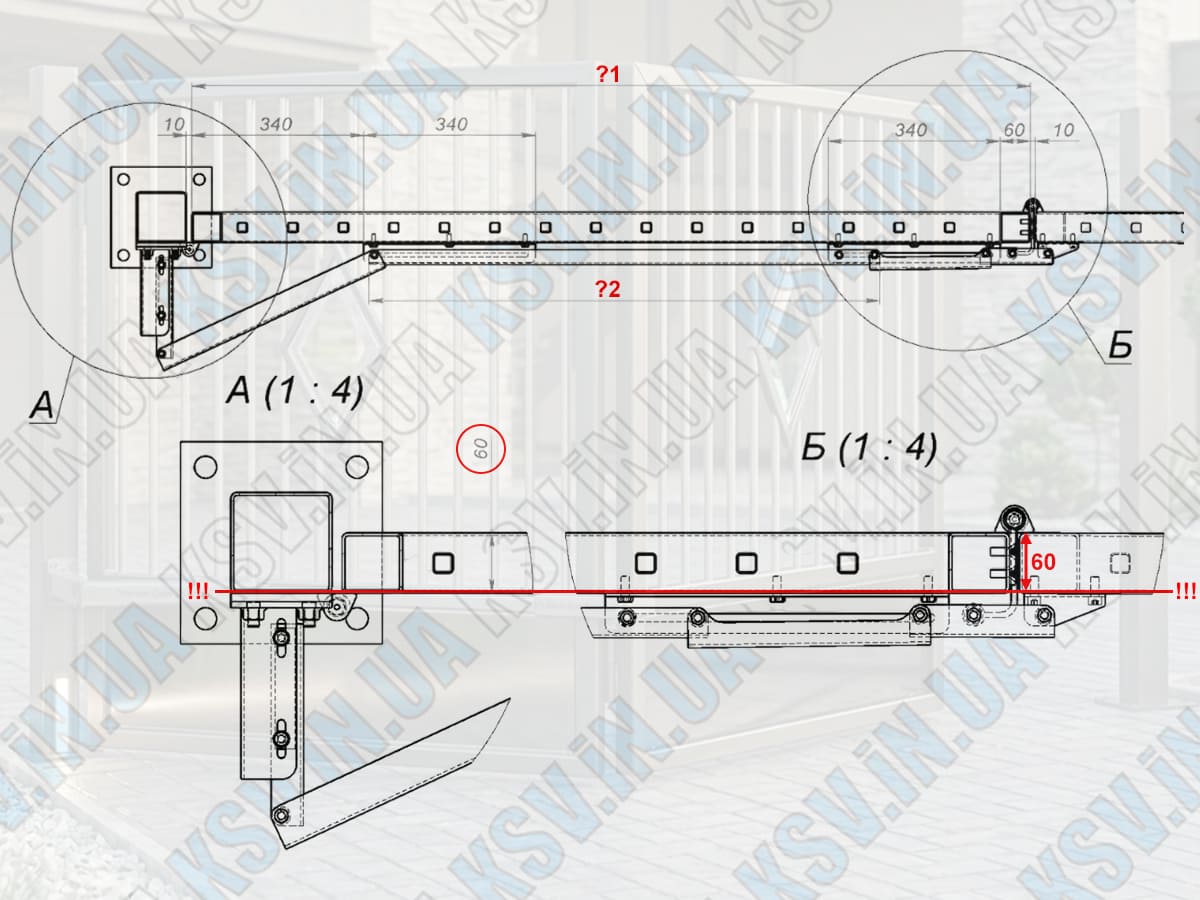

Аналіз монтажної схеми (Вид зверху)

Вузол А (зліва): Кріплення на несучій колоні. Зазор між колоною та першою секцією — 10 мм. Відстань до «Обмежувача К» — 340 мм.

Вузол Б (справа): З’єднання першої та другої секції. Зазор — 10 мм. Відступ від краю — 60 мм.
