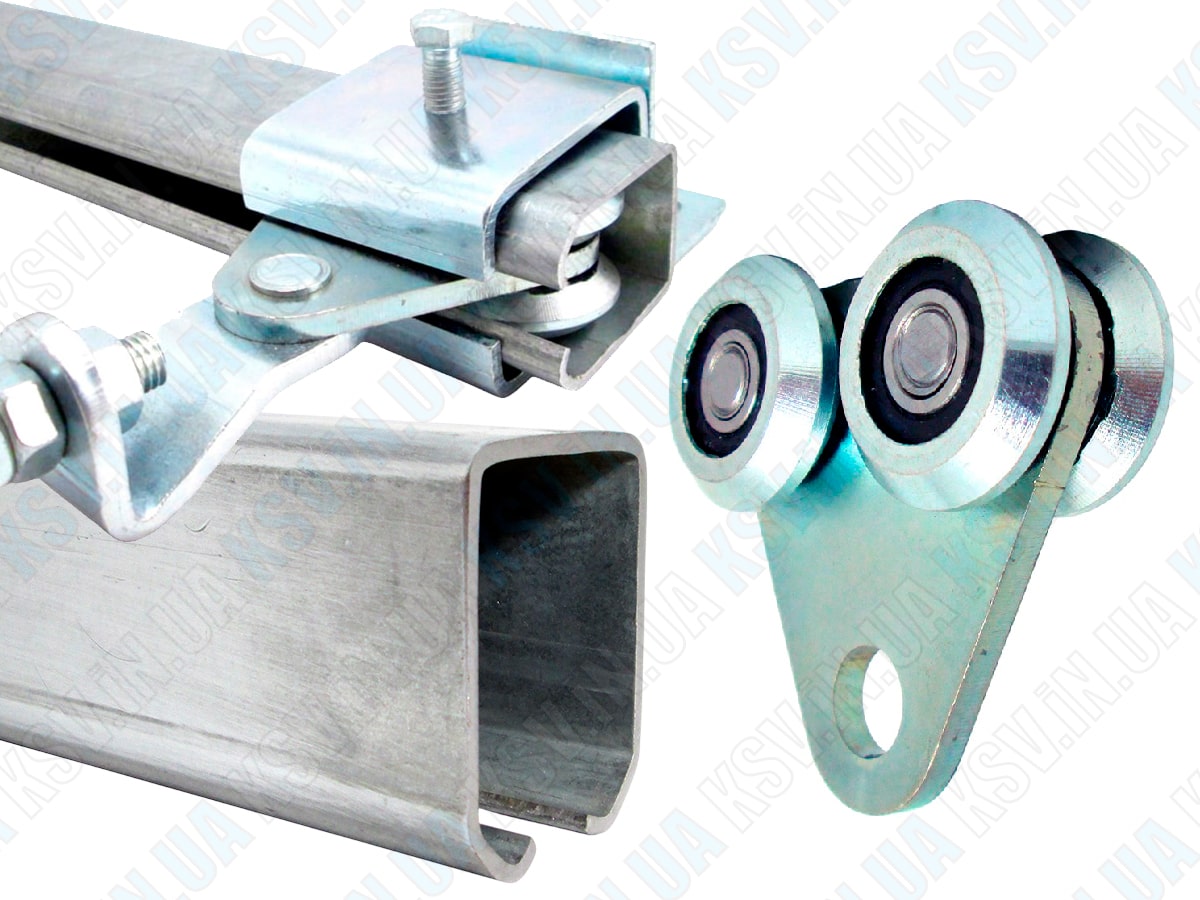

Система зсувних (відкатних) конструкцій серії «Стрікс С» є ідеальним рішенням для встановлення різноманітних конструкцій, що вимагають високої міцності та надійності. Системи зсувних конструкцій широко використовуються в будівництві для монтажу перегородок, підвісних дверей, воріт та інших елементів, де необхідна можливість пересування з мінімальним зусиллям і максимальною безпекою. Серія «Стрікс С» розрахована на максимальне вагове навантаження до 300 кг, що робить її придатною для роботи з важкими і великими елементами.
Відео:

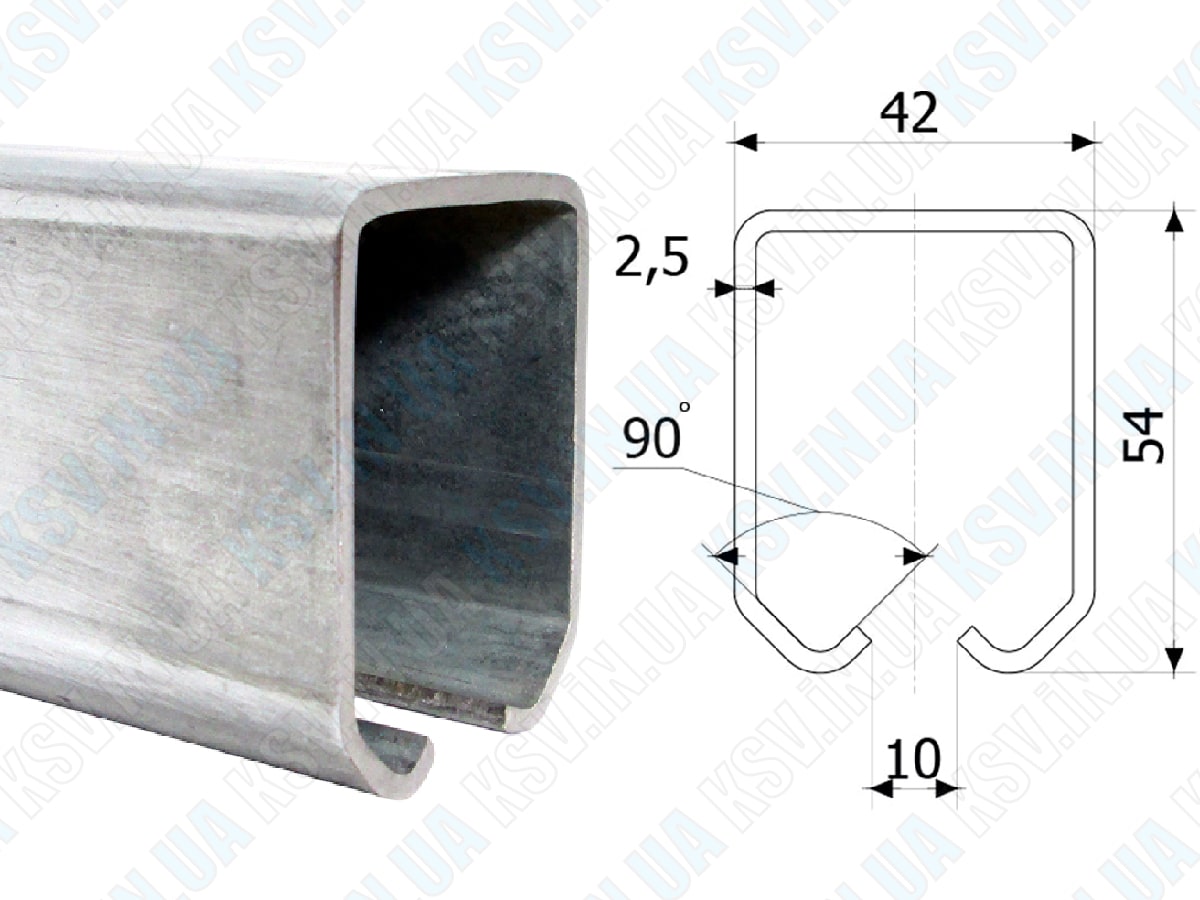

Оцинкована верхня напрямна напрямна «Стрікс С»
Основою системи зсувних конструкцій є оцинкована верхня напрямна «Стрікс С» (артикул: 1130, код товару 112330) з максимальним ваговим навантаженням до 300 кг.
Ця напрямна має розміри:
• ширина: 42 мм
• висота: 54 мм
• товщина металу: 2.5 мм
Вона являє собою міцну і надійну балку, яка слугує основою для встановлення кареток та інших компонентів системи. Оцинковане покриття направляючої гарантує її захист від корозії та довговічність, навіть під час експлуатації в умовах підвищеної вологості або в агресивному зовнішньому середовищі. Напрямна забезпечує стійкість усієї системи та мінімізує зношування під час руху кареток, створюючи умови для тривалого терміну служби.
Роликові каретки для підвісних зсувних конструкцій
Система «Стрікс С» включає кілька типів роликових кареток, кожна з яких призначена для певних умов експлуатації. Залежно від типу навантаження і характеру використання, можна вибрати відповідну каретку. Усі ролики на роликових каретках цієї серії укомплектовані опорним підшипником 201 (6201) серії.
Параметри підшипника 201 (6201):
• Статична вантажопідйомність - 316 кгс
• Динамічна вантажопідйомність - 702 кгс

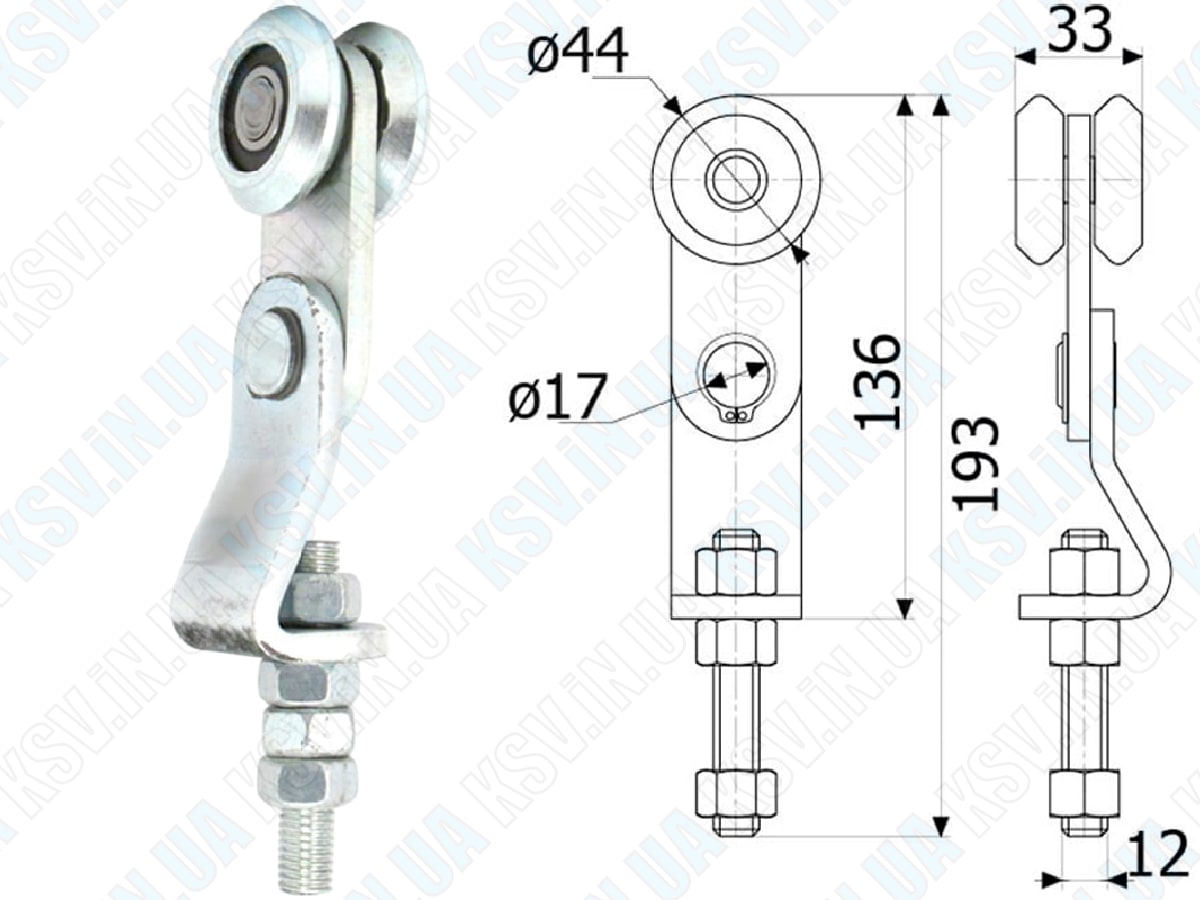

1. Каретка <СТРИКС С-1> (артикул: 1271, код товару: 122371)
Це стандартна каретка, призначена для встановлення в зсувних конструкціях середньої складності. Вона забезпечує плавний і безшумний рух, ідеально підходить для використання в менш навантажених системах, з навантаженням до 200 кг, де важлива стабільність і довговічність.
2.Каретка <СТРИКС С-1а> (артикул: 1348, код товару: 132348)
Спрощена версія каретки СТРИКС С-1, поставляється без монтажного кронштейна, за технічними характеристиками аналогічна роликовій каретці С-1.

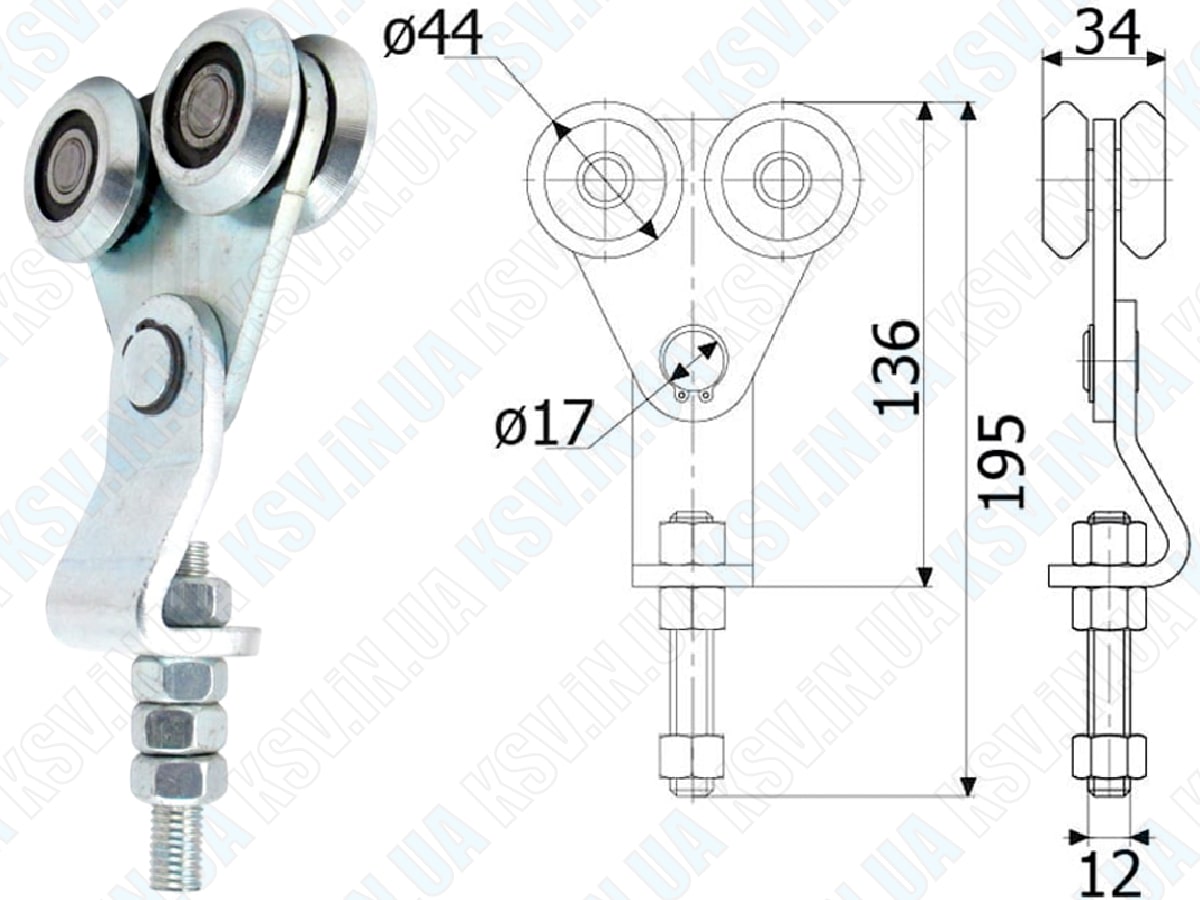

3.Каретка <СТРИКС С-2> (артикул: 1272, код товару: 122372)
Каретка СТРИКС С-2 на 4 ролики, розроблена для більш складних і навантажених конструкцій. Вона забезпечує надійний рух навіть за максимальних навантажень до 300 кг, що робить її оптимальним вибором для встановлення в промислових і великих будівельних об'єктах.

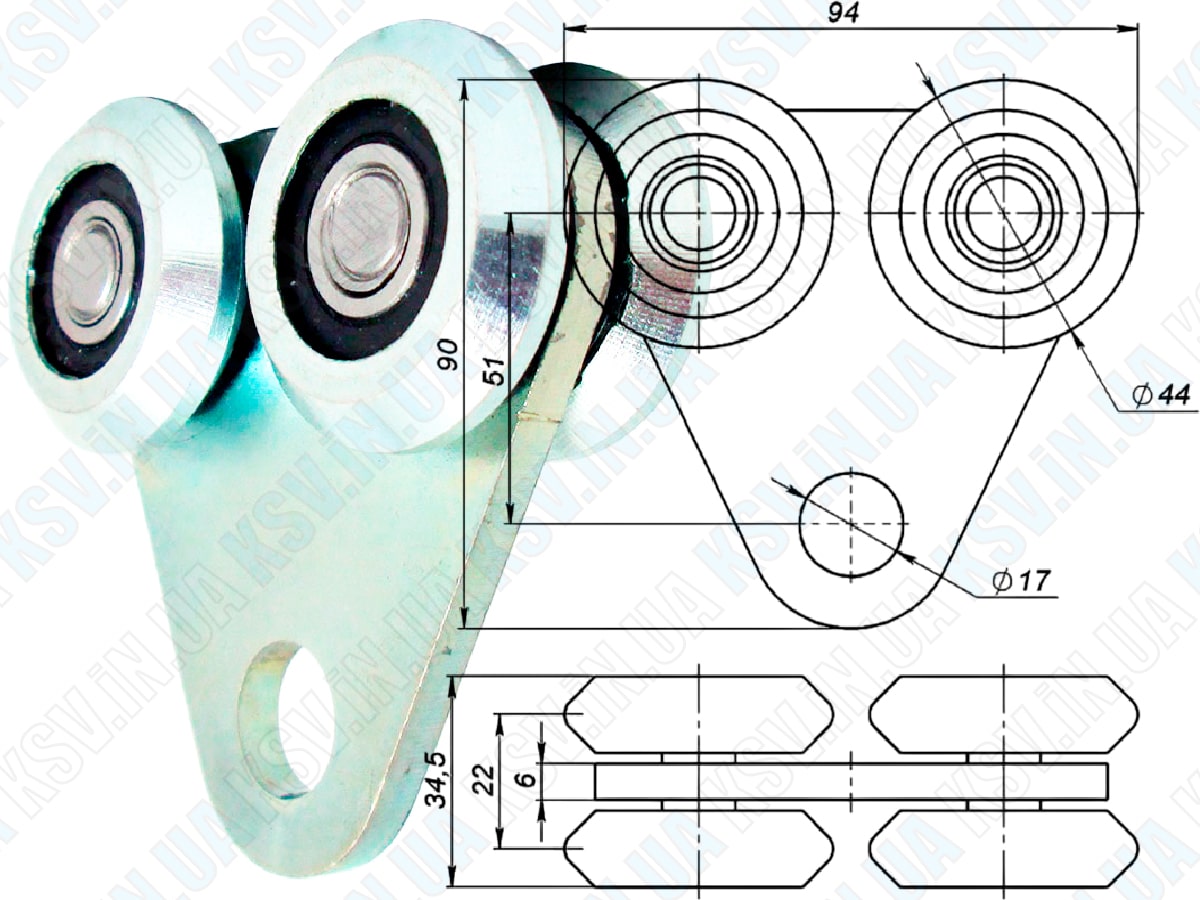

4. Каретка <СТРИКС С-2а> (артикул: 1349, код товару: 132349)
Спрощена версія каретки СТРИКС С-2, поставляється без монтажного кронштейна, за технічними характеристиками аналогічна роликовій каретці С-2.
Монтажні кронштейни
Для встановлення та кріплення верхньої направляючої в різних умовах передбачено кілька типів монтажних кронштейнів. Кронштейни забезпечують надійну фіксацію балок та інших компонентів системи на різних поверхнях.
Усі монтажні кронштейни встановлюються з кроком (на відстані один від одного) - 50 - 75 см.

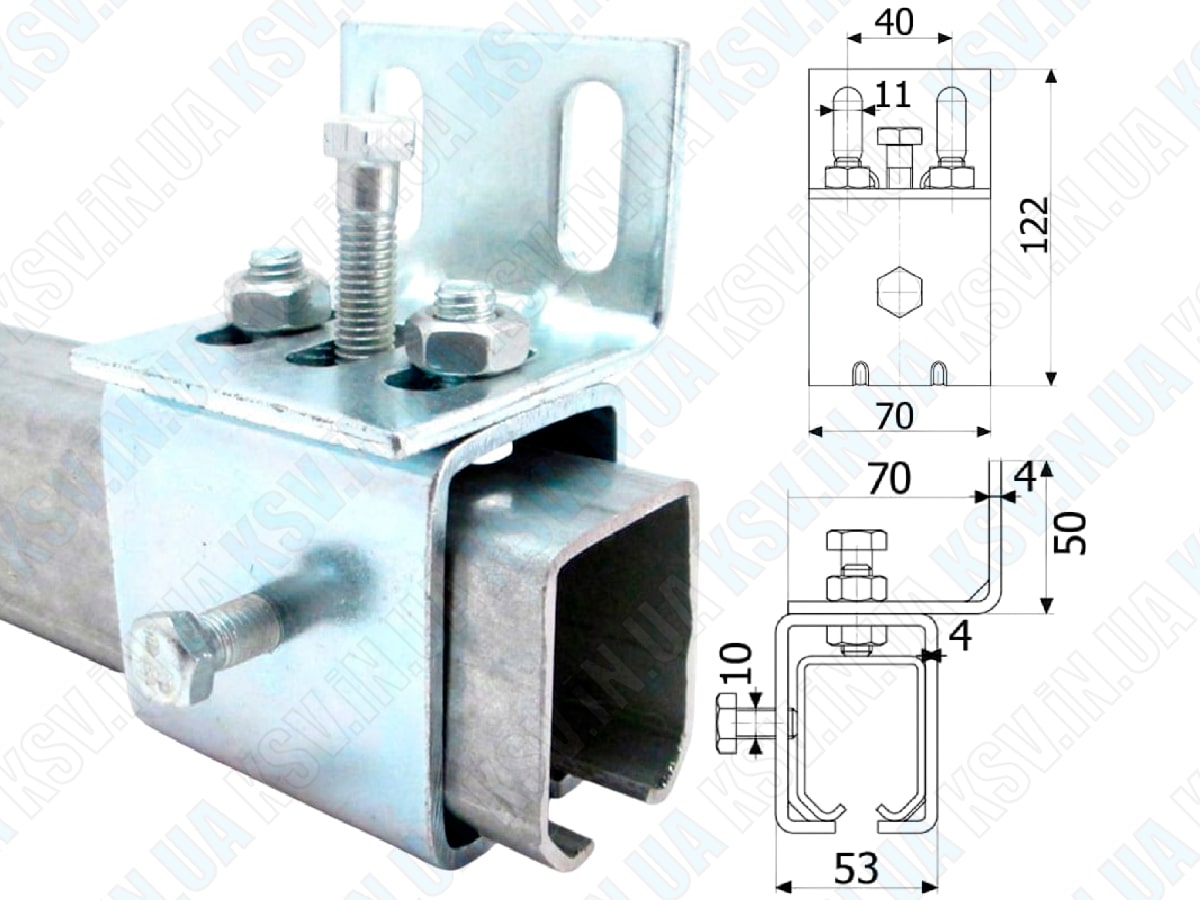

1. Кронштейн монтажний <Стрікс С> настінний (артикул: 1291, код товару: 122391)
Цей кронштейн призначений для кріплення системи до вертикальної поверхні. Він ідеально підходить для монтажу вздовж стін, що дає змогу ефективно використовувати простір і встановити систему в місцях, де вертикальні поверхні відіграють важливу роль.
2. Кронштейн монтажний <Стрікс С> стельовий артикул: 1292, код товару: 122392)
Стельовий кронштейн призначений для кріплення балки направляючої до горизонтальної поверхні, наприклад, до стелі. Цей елемент забезпечує надійне кріплення системи та дає змогу використовувати її для монтажу підвісних конструкцій, як-от двері, ворота або інші елементи, що потребують кріплення у верхній частині приміщення.

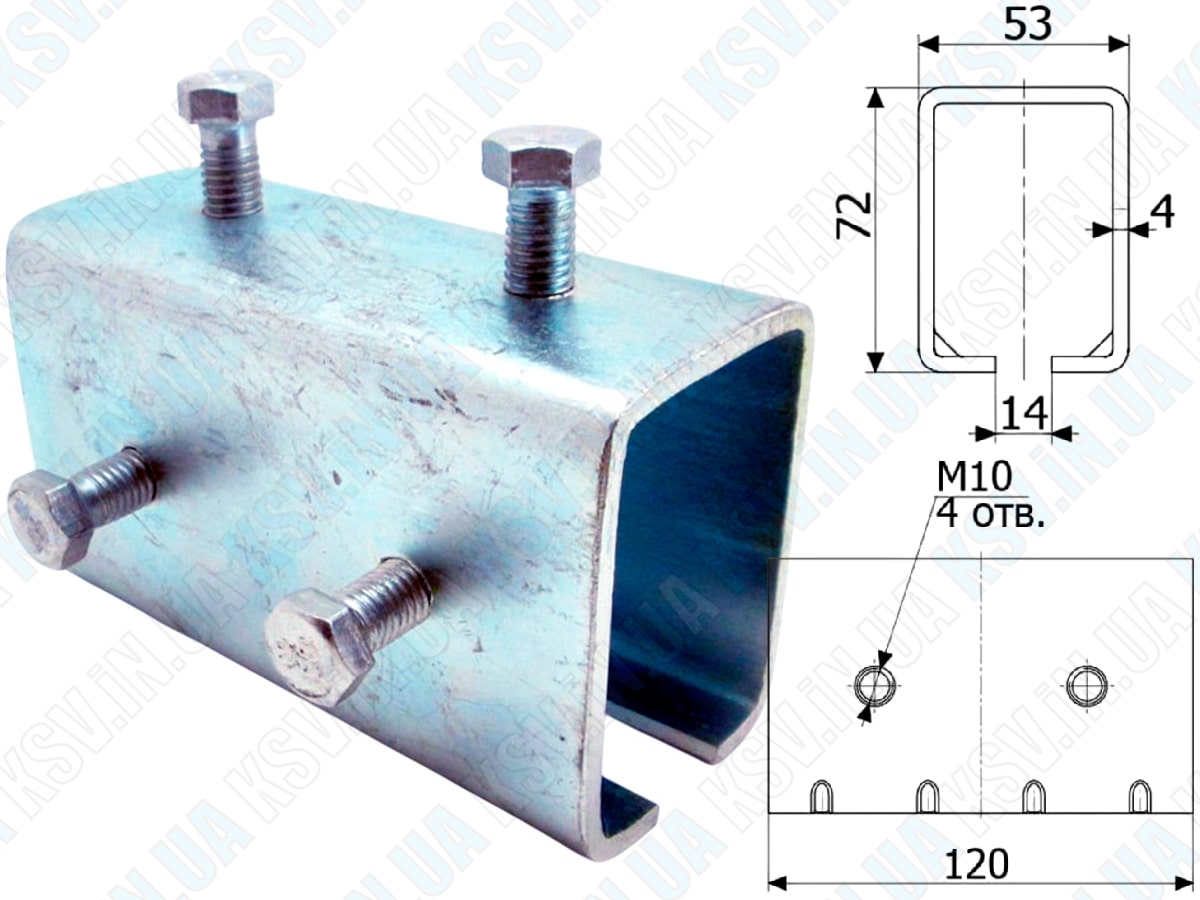

4. Кронштейн <Стрікс С> з'єднувальний (артикул: 1293, код товару: 122393)
З'єднувальний кронштейн використовується для з'єднання двох профілів (напрямних). Цей елемент особливо корисний у тих випадках, коли необхідно подовжити конструкцію або з'єднати кілька напрямних для створення довших або складніших систем.
5. Упор <Стрікс С> (артикул: 4114, код товару: 412314)
Для обмеження руху кареток у верхній направляючій передбачено упор Стрікс С. Цей стопор необхідний для запобігання виходу кареток за межі направляючої, що гарантує безпеку всієї системи та унеможливлює її пошкодження.
Переваги системи <Стрікс С>
Система «Стрікс С» пропонує цілу низку переваг для встановлення зсувних конструкцій:
• Максимальне навантаження до 300 кг: Система може витримувати важкі конструкції, що робить її ідеальною для встановлення в промислових і комерційних об'єктах.
• Довговічність і надійність: Оцинкована напрямна та міцні каретки забезпечують довговічність і зносостійкість системи.
• Простота монтажу: Наявність різних типів кронштейнів і кареток дає змогу легко адаптувати систему під різні умови монтажу та навантаження.
- Висновок -
Система зсувних конструкцій серії «Стрікс С» є ідеальним рішенням для створення довговічних і надійних конструкцій, що вимагають високої міцності та можливості регулювання. Оцинковані напрямні, роликові каретки, монтажні кронштейни та упори забезпечують безпеку, стабільність і плавність руху, що робить систему популярною для використання в різних галузях будівництва. З можливістю витримувати навантаження до 300 кг, «Стрікс С» є ідеальним вибором для монтажу великих і важких конструкцій, що вимагають надійності та довговічності.
