Инструкция для расчета телескопических ворот на монорельсе
Калькулятор позволяет с высокой точностью определить монтажные размеры и сформировать спецификацию комплектующих для самостоятельного изготовления ворот.

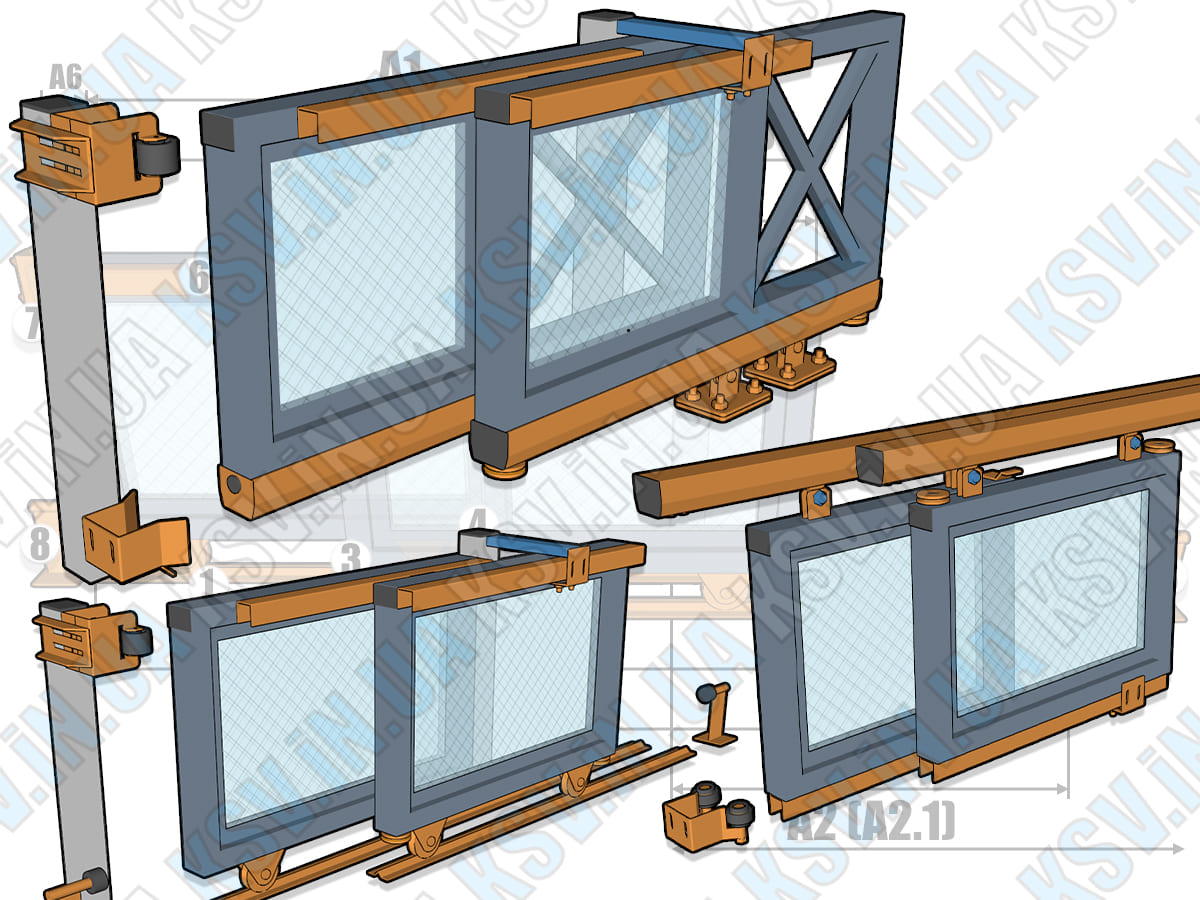

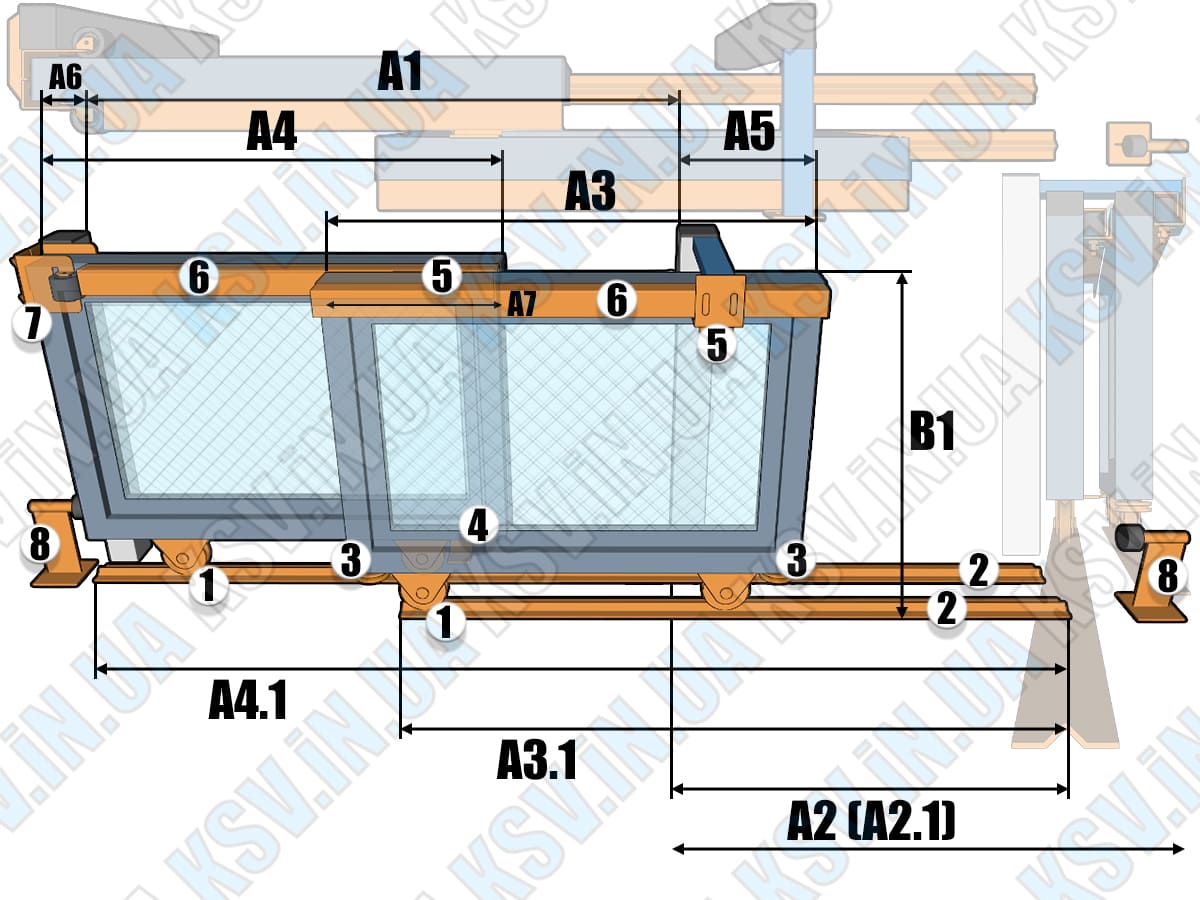

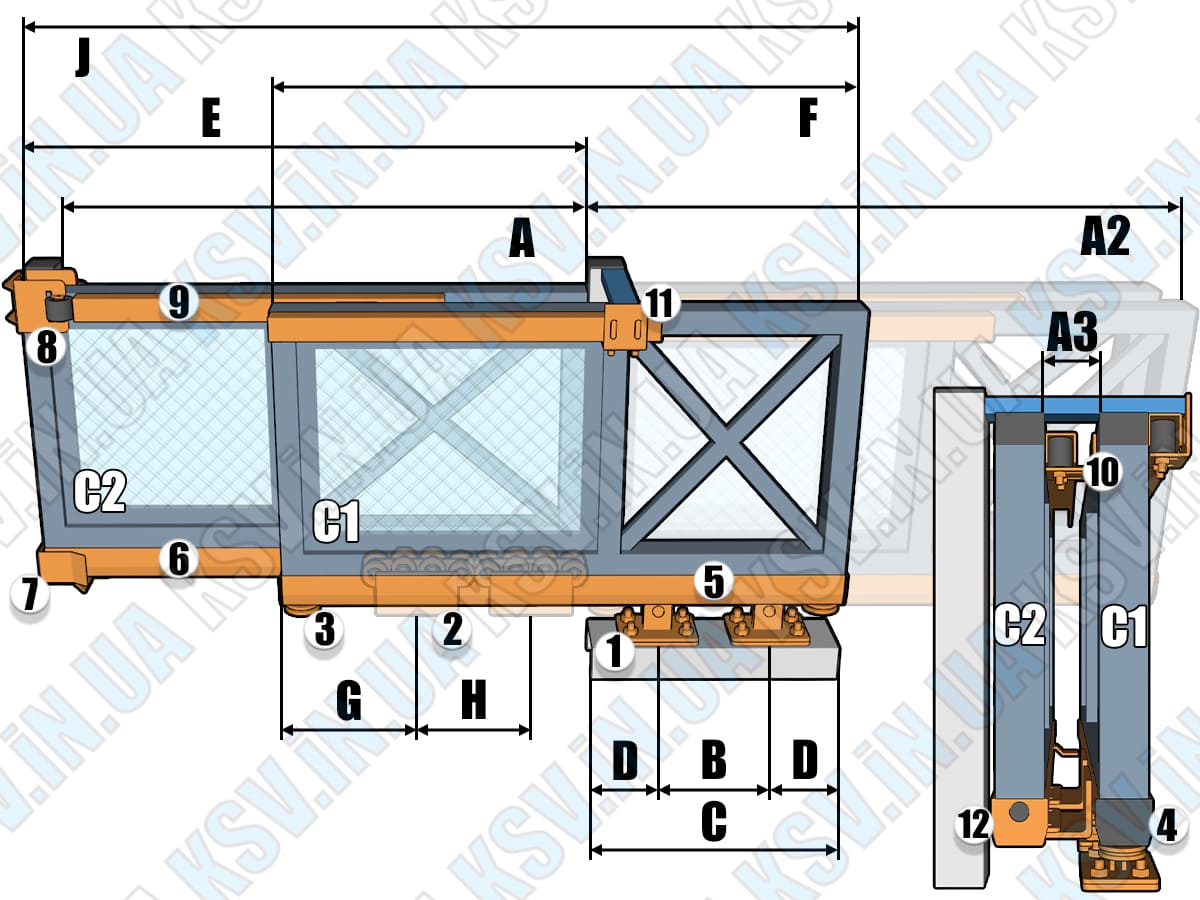

Основные узлы конструкции:
1. Нижние ролики
2. Направляющий монорельс
3. Ролики для троса
4. Зацеп для троса
5. Верхние ролики
6. Направляющий П-профиль
7. Верхний уловитель
8. Нижний стопор
Методика расчета и параметры «Формулы КСВ»
Результат расчета: Вы получаете точные монтажные размеры для построения чертежа. Все комплектующие можно приобрести в магазине «КСВ Системы».

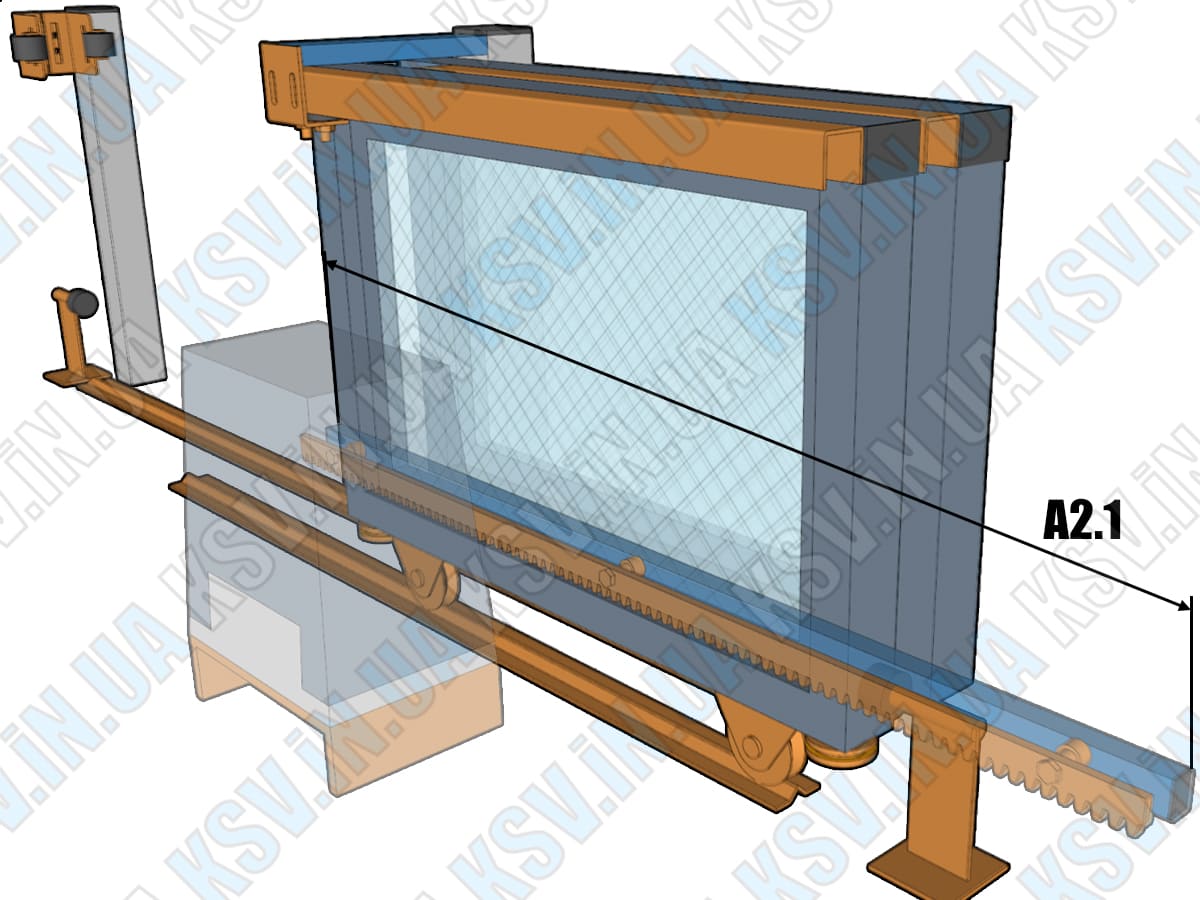

Особенности установки автоматики
Увеличение отката: При выборе опции «С автоматикой» место для отката увеличивается на 30 см. Длина секций при этом не меняется.
Монтаж рейки: На секцию №1 устанавливается кронштейн для зубчатой рейки, выходящий за пределы секции на 30 см. Итого для привода нужно 50 см (А5+30см).
Механизм синхронизации: принцип работы
При движении основной секции (С1), вторая секция (С2) с помощью тросового механизма начинает движение следом. Система обеспечивает плавный ход и одновременную остановку створок в заданных точках.

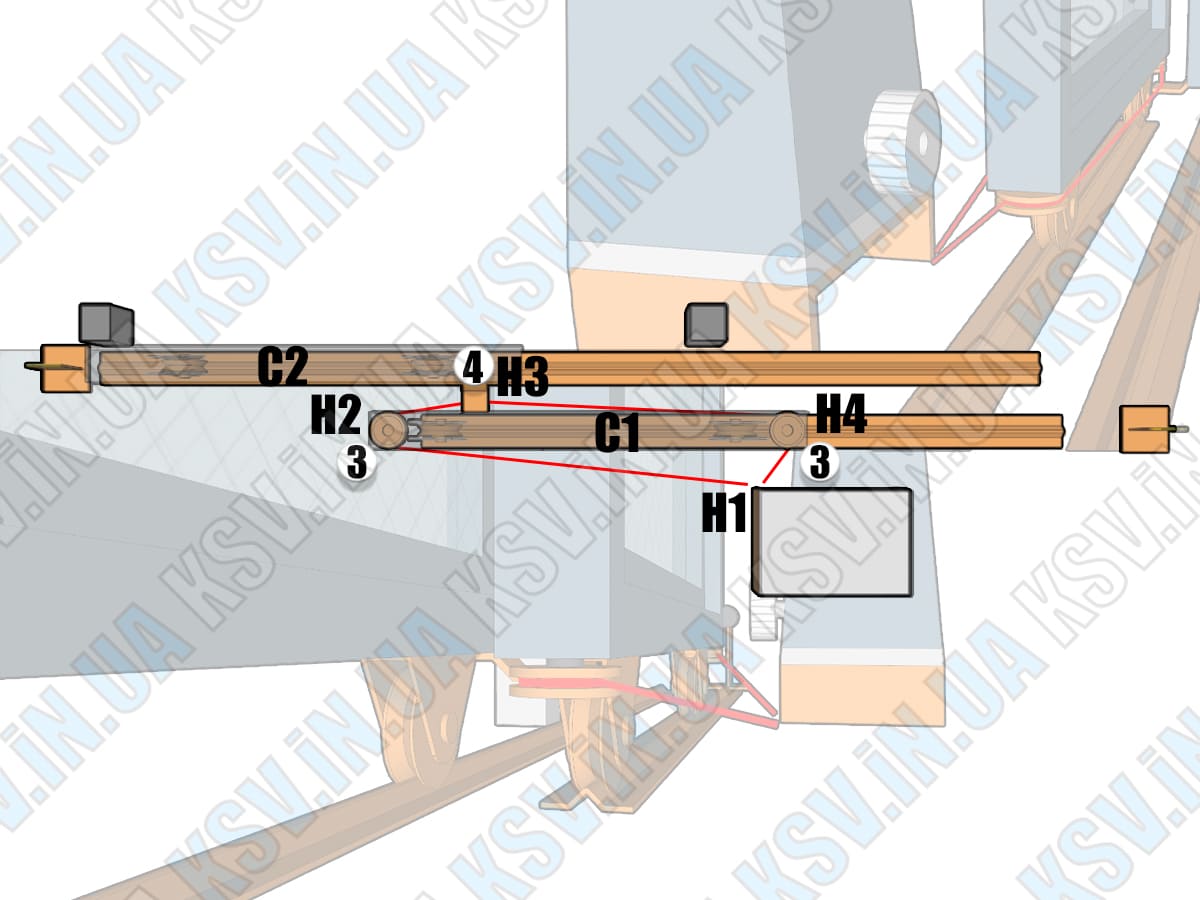

Схема протяжки троса (Контур Н1-Н2-Н3-Н4-Н1):
- Точка Н1: Исходная точка крепления (основание автоматики).
- Точка Н2: Первый ролик на секции С1.
- Точка Н3: Проход через зацеп на секции С2 (установка с отступом до 10 см от края в зоне перехлеста).
- Точка Н4: Второй ролик на секции С1.
- Финал: Возврат и фиксация троса в исходной точке Н1.
Материалы для каркаса: Рассчитать точное количество металла (труб) по параметрам А3, А4 и В1 можно в нашем
Калькуляторе материалов каркаса.
