Надійні відкатні ворота по трубі (на монорейці)

Стаття про відкатні ворота по круглій трубі – це, по суті, варіація відкатних воріт на монорейці, де як напрямна використовується кругла труба, а не куточок або профільна труба квадратного/прямокутного перерізу. Цей варіант зустрічається рідше, ніж з використанням куточка чи профільної труби, але має свої особливості.

Відкатні ворота по круглій трубі: особливості та застосування

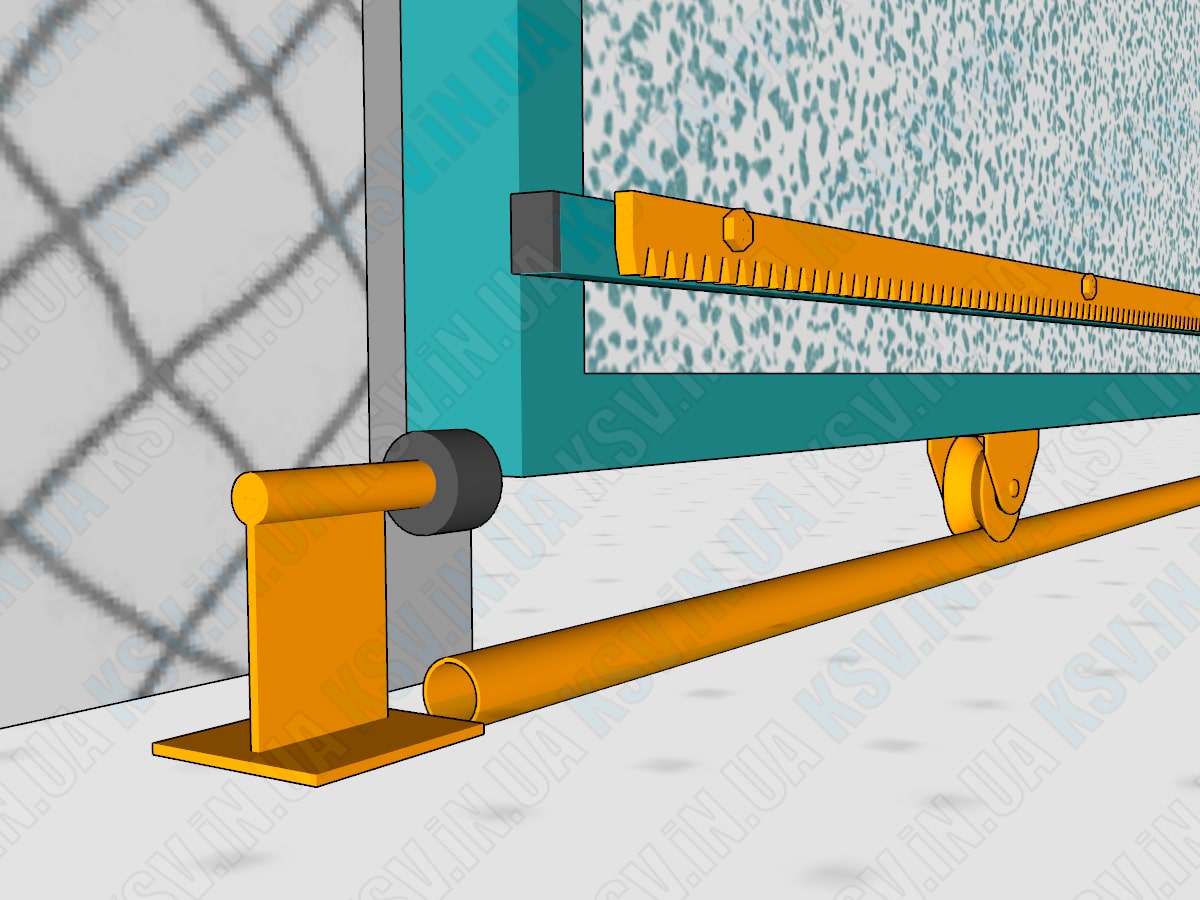

Принцип роботи залишиться тим же: стулка воріт переміщається направляючою, в даному випадку - круглою трубою, за допомогою роликів. Однак, через форму напрямної, конструкція та вимоги до фурнітури дещо відрізняються.

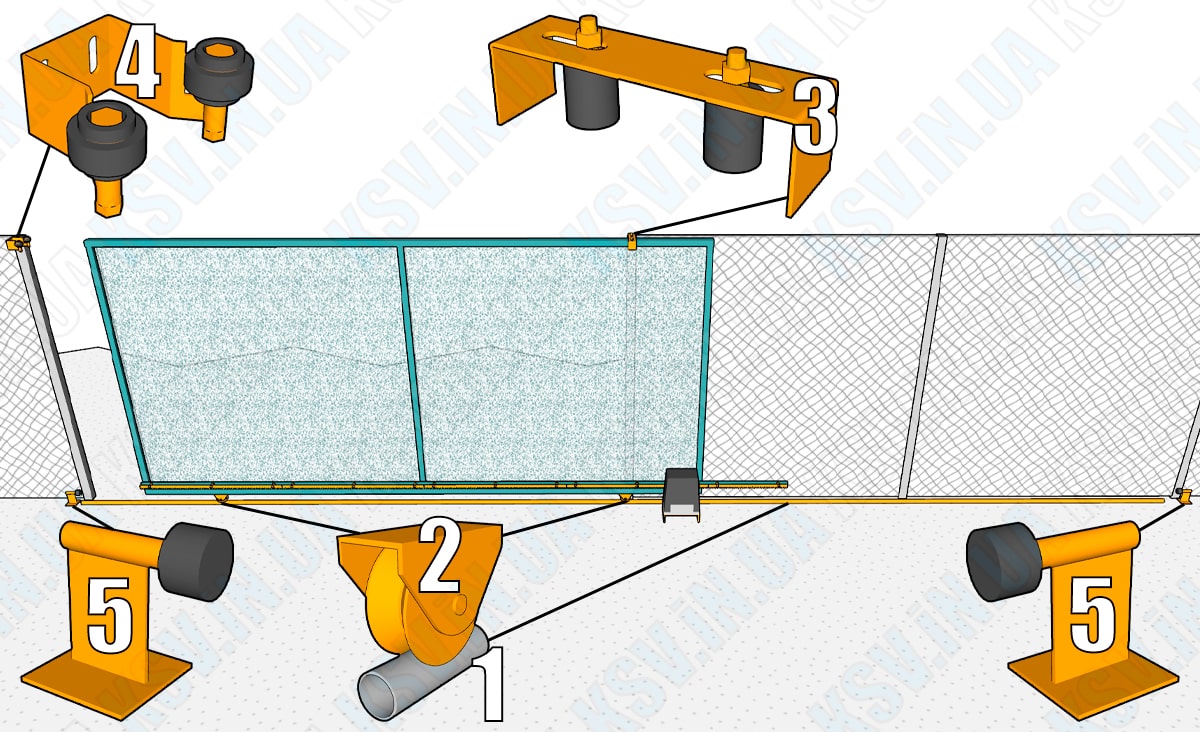

Конструкція та принцип роботи:

1. Напрямна: Кругла труба, приварена до основи вздовж лінії руху воріт. Діаметр труби підбирається залежно від ваги стулки.

2. Ролики: Спеціальні ролики з V або U-образним жолобком, що відповідають діаметру труби, забезпечують рух стулки. Важливо, щоб жолобок ролика відповідав діаметру труби для плавного ходу.

3. Верхні підтримувальні ролики: Як і в інших типах воріт, вони запобігають розгойдування стулки.

4. Уловлювачі: Фіксують стулку в закритому положенні.

5. Стопори: Для зупинки воріт у заданих точках

Купити фурнітуру для воріт на монорейці ви можете в інтернет-магазині КСВ Системи Ворот Україна

Комплектуючі та фурнітура:

• Кругла труба: Діаметр труби вибирається на основі ваги та розмірів стулки. Чим важче і більше стулка, тим більше має бути діаметр труби.

• Ролики для круглої труби: Головна відмінність – наявність жолобка, що відповідає діаметру труби. Важливо вибирати якісні ролики із підшипниками.

• Верхні підтримувальні ролики: Можуть бути як з плоскою поверхнею, так і з жолобком.

• Уловлювачі: Стандартні уловлювачі для воріт.

Переваги:

• Простота конструкції: Загалом конструкція досить проста у виготовленні.

• Відносна доступність матеріалів: Кругла труба є поширеним та доступним матеріалом.

• Найменше скупчення бруду та снігу в порівнянні з куточком: Кругла форма труби сприяє кращому самоочищенню від бруду та снігу, ніж куточок.

Недоліки:

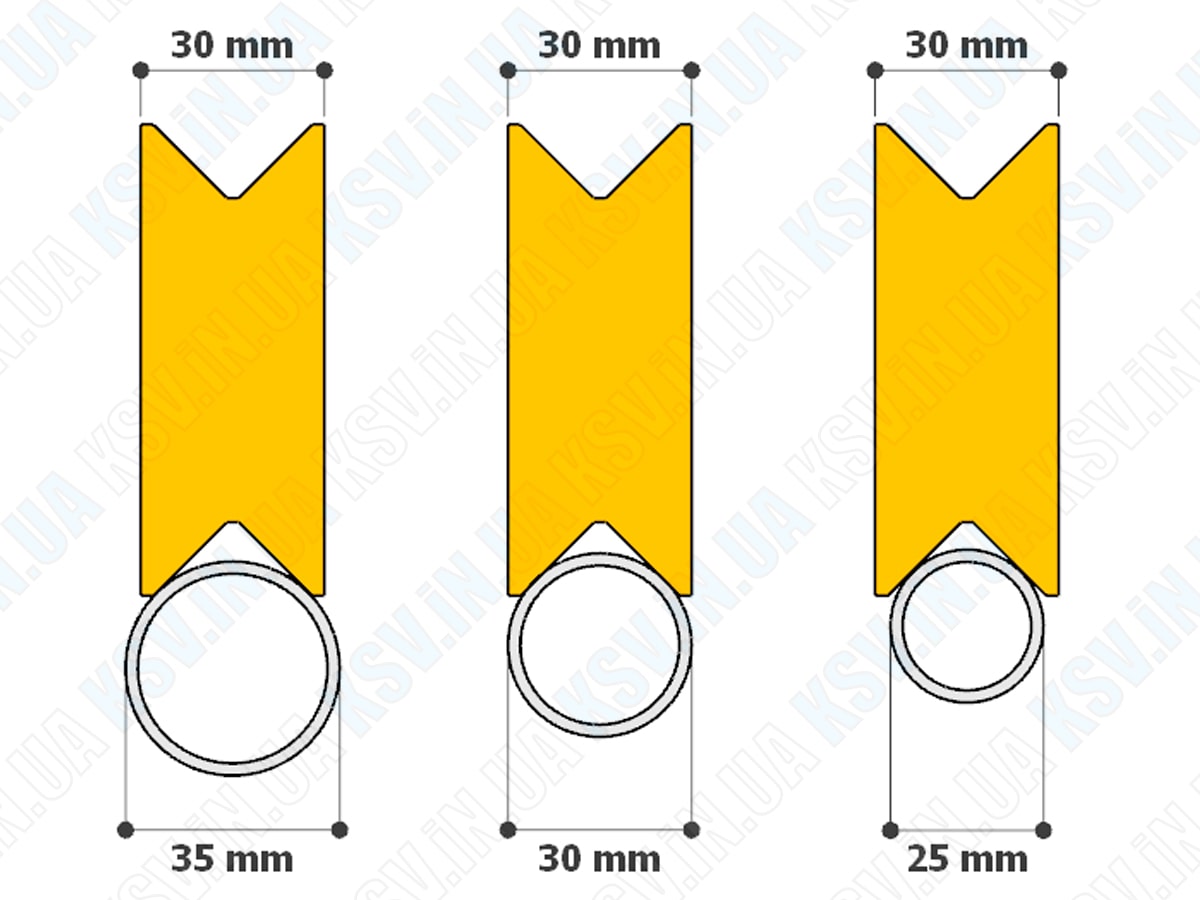

• Складність забезпечення точної відповідності ролика та труби: Невідповідність діаметра ролика та труби призведе до нестабільного руху та швидкого зношування. У таких випадках краще використовувати ролик із V-подібною канавкою.

• Менша стійкість до навантажень у порівнянні з профільною трубою: Кругла труба менш стійка до згинальних навантажень, ніж профільна труба аналогічного перерізу.

• Обмеження ваги стулки: Цей варіант зазвичай не підходить для дуже важких стулок.

• Складність монтажу та регулювання: Потрібна точна установка труби та регулювання роликів для забезпечення плавного ходу.

Особливості встановлення:

• Точне встановлення труби: Важливо забезпечити горизонтальність та прямолінійність труби.

• Правильний вибір та встановлення роликів: Жолобок ролика повинен відповідати діаметру труби.

• Надійне кріплення всіх елементів конструкції: Необхідно використовувати якісні елементи кріплення.

Матеріали для стулки:

Як і в інших типах воріт, для виготовлення стулки можна використовувати різні матеріали: профнастил, металоштакетник, дерево, сендвіч-панелі.

Автоматика:

На ворота відкатні по круглій трубі можна встановити автоматичний привід, але необхідно враховувати особливості конструкції і вага стулки.

Висновок:

Ворота по круглій трубі - це компромісне рішення, яке може бути виправдане в певних умовах, наприклад, при обмеженому бюджеті або необхідності мінімізувати скупчення бруду і снігу на напрямній. Однак, слід враховувати обмеження по вазі стулки та необхідність ретельного встановлення та підбору фурнітури.
