Відкатні ворота на монорейці просте та доступне рішення

Откатные ворота на монорельсе – это достаточно простое и бюджетное решение для организации въезда на территорию. Они представляют собой компромисс между распашными и консольными откатными воротами, особенно в условиях ограниченного пространства. В этой статье мы подробно рассмотрим особенности, преимущества и недостатки откатных ворот на монорельсе.

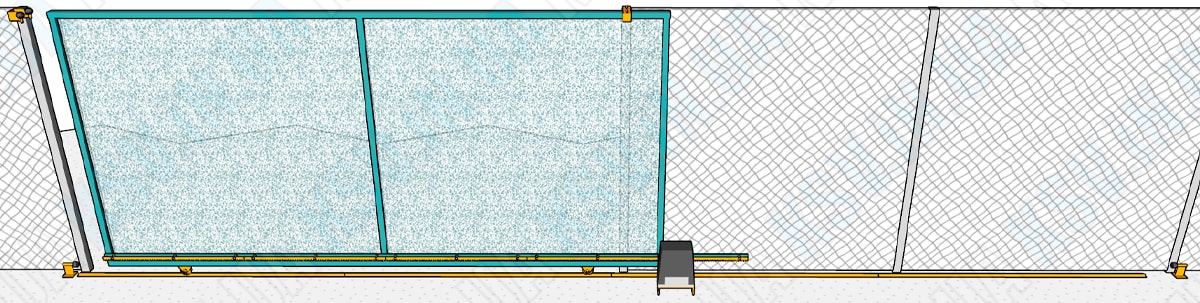

Что такое откатные ворота на монорельсе?

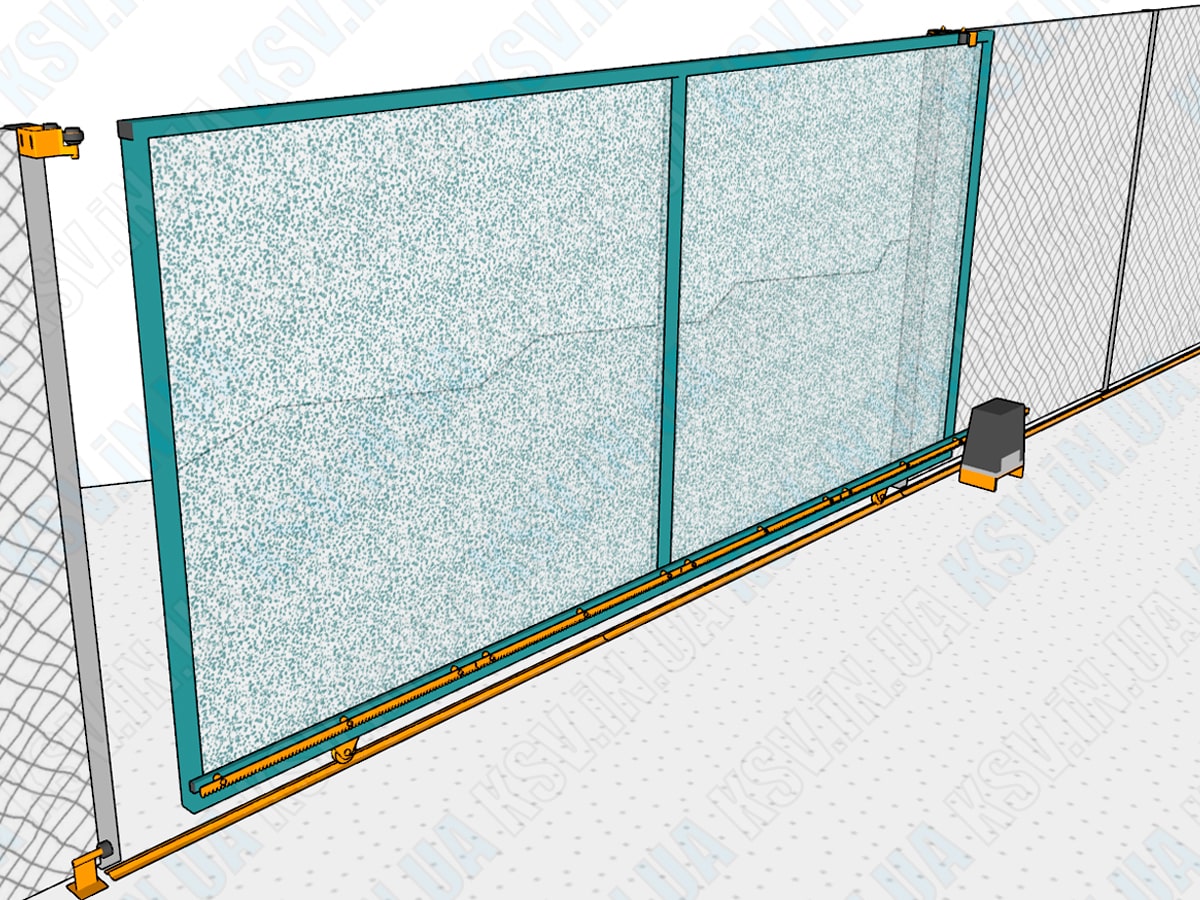

Главная особенность данного типа ворот заключается в способе перемещения створки. Вместо консольной системы с роликами, которая представляет собой сложную комбинацию балки и роликовых кареток, здесь используется монорельс – обычно это металлический уголок, прикрепленный к поверхности проезда. Но на сегодняшний день можно купить заводской вариант специального оцинкованного монорельса в виде уголка или кругляка. Створка ворот оснащена роликами, которые катятся по этому монорельсу, обеспечивая движение ворот вдоль забора.

Конструкция и фурнитура

Для изготовления откатных ворот на монорельсе необходим следующий набор фурнитуры:

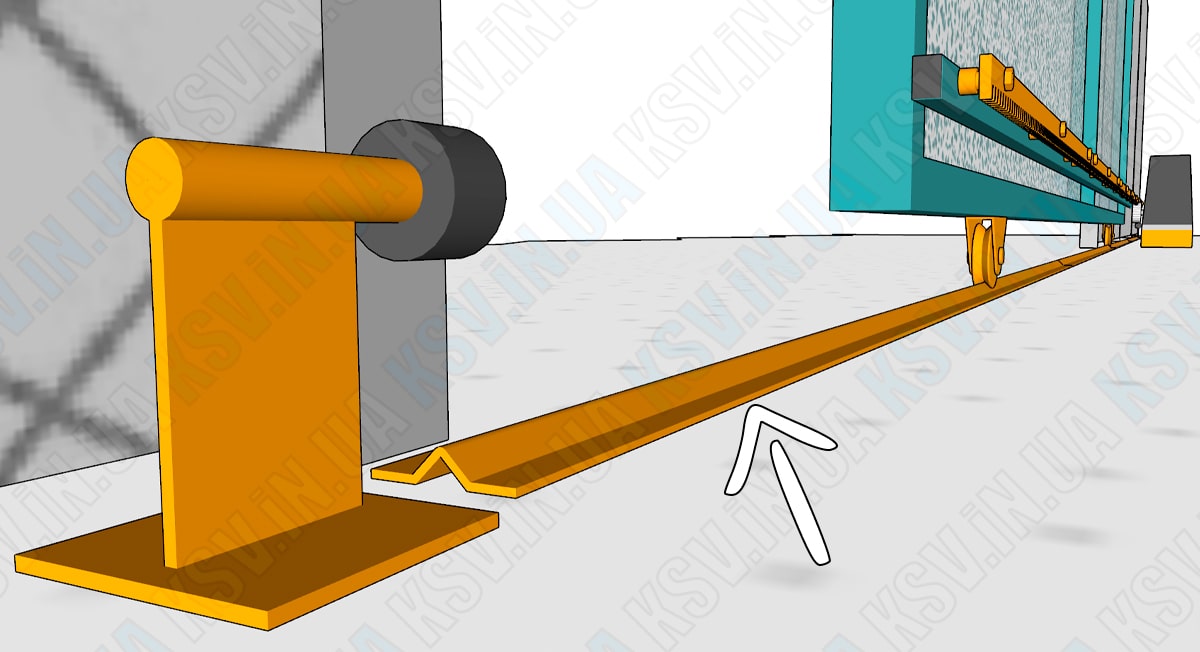

1. Направляющая (монорельс): В качестве недорогих вариантов используется обычный стальной уголок, реже – круглый профиль (круглая труба). Вариант подороже и соответственно качественней - это специальный оцинкованый нижний направляющий профиль который может иметь форму уголка или кругляка. Важно наличие на участке ровной поверхности, на которой будет установлен монорельс.

2. Ролики крепятся к нижней части створки и обеспечивают её движение по монорельсу. Важно выбирать ролики, соответствующие весу створки.

Разные варианты роликов для ворот на монорельсе (по уголку или трубе) отличаются по нескольким ключевым параметрам: материал, конструкция (наличие подшипника и монтажного кронштейна), размер и грузоподъёмность.

Разные варианты роликов для ворот на монорельсе (или, как их ещё называют, "по уголку") отличаются по нескольким ключевым параметрам: материал, конструкция (наличие подшипника), размер и грузоподъемность. Рассмотрим подробнее:

По материалу изготовления

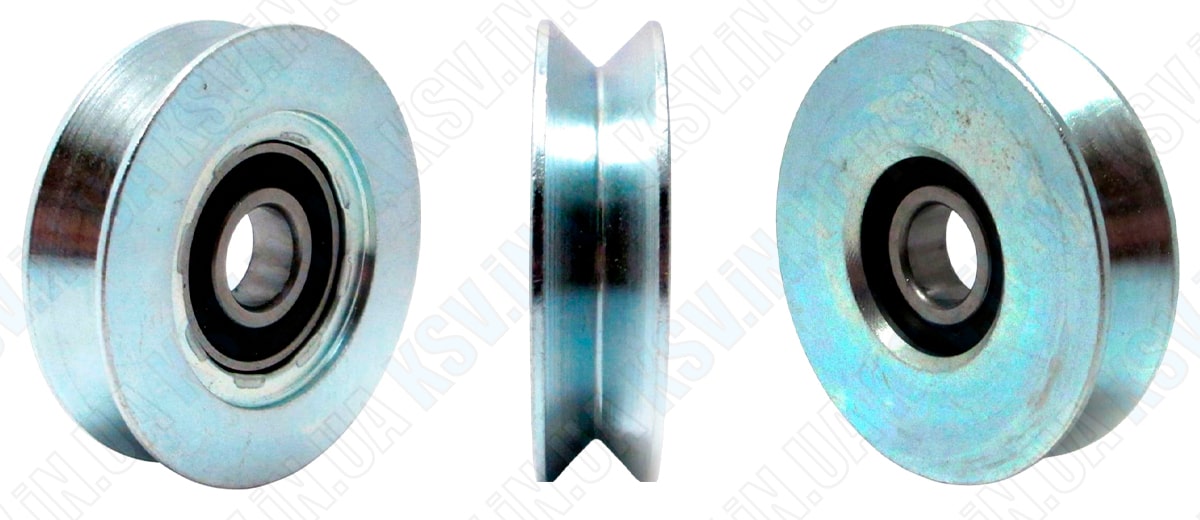

Металлические (стальные):

Преимущества: Высокая прочность, износостойкость, выдерживают большие нагрузки, подходят для тяжёлых ворот.

Недостатки: В работе издают небольшой шум, переодически требуют смазки.

Применение: Рекомендуются для ворот с высокой интенсивностью использования и для тяжёлых створок.

Полимерные (пластиковые, полиуретановые):

Преимущества: Тихая работа, устойчивость к коррозии.

Недостатки: Небольшой эксплуатационный ресурс, быстро изнашиваются по сравнению с металлическими, особенно при низких температурах (могут стать хрупкими), не подходят для очень тяжелых ворот.

Применение: Подходят для легких ворот с невысокой интенсивностью использования, где важна тишина.

По конструкции (наличие подшипника)

С подшипником:

Преимущества: Обеспечивают плавное и легкое скольжение створки, снижают трение и износ, увеличивают срок службы. Подшипники могут быть скольжения (втулки) или качения (шариковые или роликовые). Подшипники качения предпочтительнее, так как обеспечивают меньшее сопротивление.

Недостатки: Дороже, чем ролики без подшипников.

Применение: Рекомендуются для всех типов ворот, особенно для тяжелых и часто используемых.

Без подшипника:

Преимущества: Простая конструкция, низкая стоимость.

Недостатки: Менее плавный ход, большее трение и износ ролика и направляющей, требуют большего усилия для перемещения створки.

Применение: Подходят только для очень легких ворот с редким использованием.

По размеру и грузоподъемности

Диаметр ролика: Чем больше диаметр, тем плавнее ход и тем меньшее усилие требуется для перемещения створки. Больший диаметр также обеспечивает лучшее распределение нагрузки.

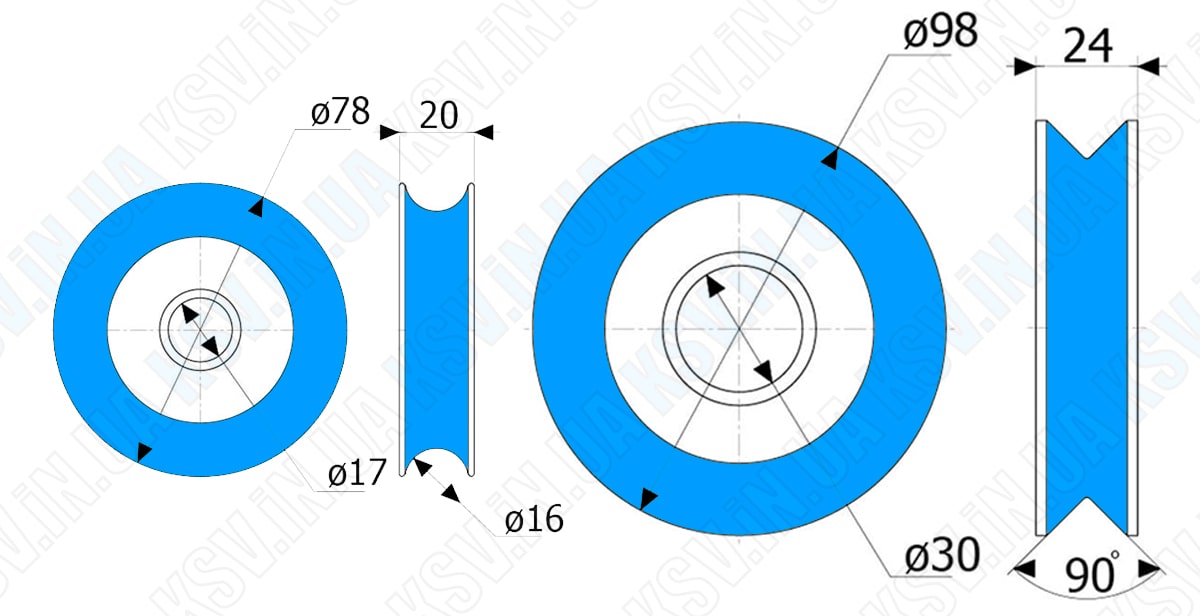

Форма желобка (канавка): Должна точно соответствовать форме монорельса. Ролики с V-образной канавкой могут перемещаться как по уголку так и по кругляку. Ролики с U - образной канавкой могут перемещаться только по кругляку (круглой трубе).

Грузоподъемность: Указывает на максимальный вес створки, который может выдержать два ролика. При выборе необходимо учитывать общий вес створки и количество используемых роликов. Обычно используют 2 - 3 - 4 ролика на створку в зависимости от ширины въезда. Рекомендуется выбирать ролики с запасом по грузоподъемности (минимум 20-30%).

Дополнительные особенности

Наличие монтажного кронштейна: Ролики могут поставляться с кронштейном для крепления к створке, что упрощает монтаж. Кронштейны бывают внешние и внутренние (врезные), от варианта кронштейна зависит высота нижнего зазора между монорельсом и каркасом.

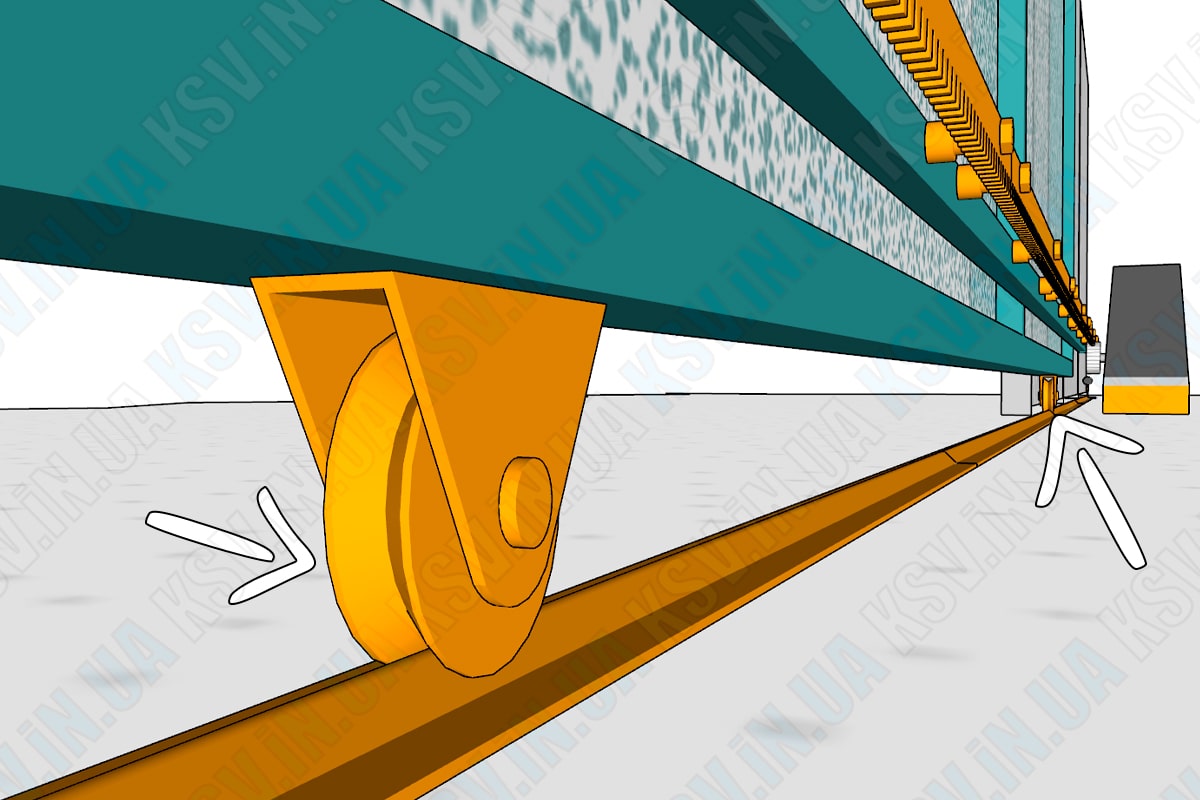

Пример установки ролика с врезным кронштейном

Как выбрать подходящие ролики?

Определите приблезительный вес створки - это ключевой параметр!

Учитывайте интенсивность использования ворот: Для часто используемых ворот лучше выбирать металлические ролики с подшипниками качения.

Обратите внимание на климатические условия: В холодном климате лучше отказаться от полимерных роликов.

Выбирайте ролики с запасом по грузоподъемности.

Отдавайте предпочтение проверенным и надёжный поставщикам комплектующих для ворот, например как группа компаний КСВ Системы Ворот.

Правильный выбор роликов – залог долгой и беспроблемной работы ваших откатных ворот на монорельсе. Не экономьте на этом важном элементе, так как замена изношенных роликов может потребовать значительных усилий.

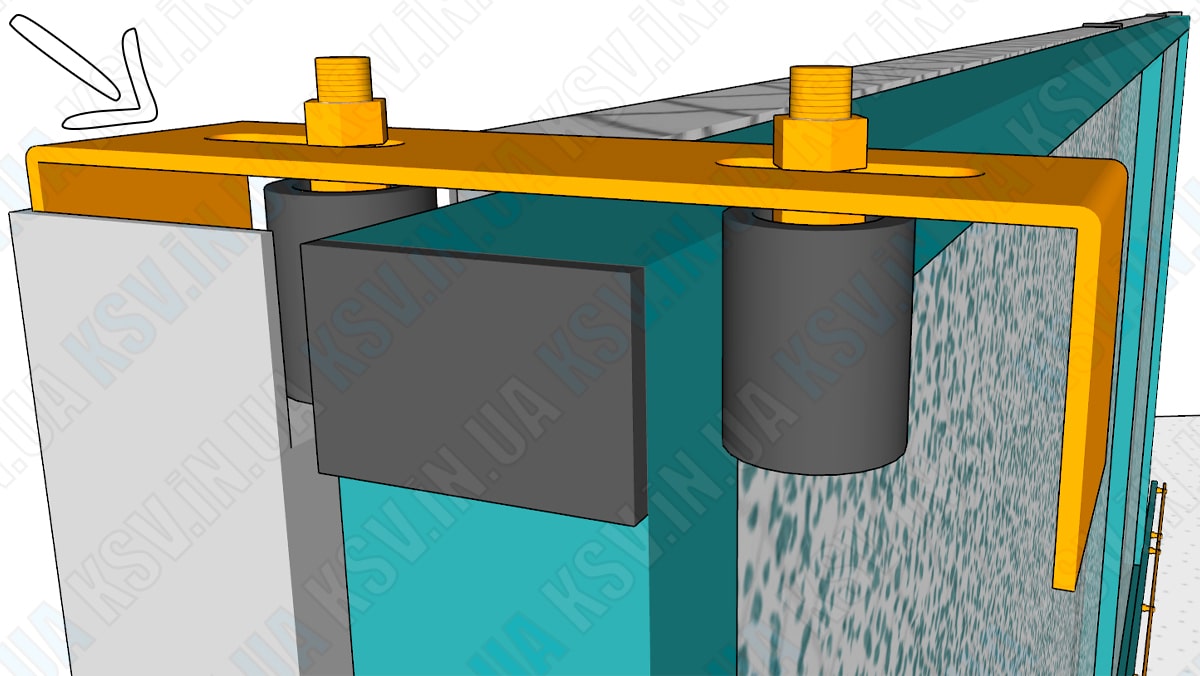

Верхние ограничители (верхние ролики): Для предотвращения раскачивания створки используются верхние ограничители с роликами (на 2 или 4 ролика). Рекомендуется устанавливать ограничители на 4 ролика - для лучшей фиксации.

Уловители устанавливаются на противоположной стороне от отката ворот и служат для фиксации створки в закрытом положении. Рекомендуется использовать уловитель с роликами, для исключения повреждения лакокрасочного покрытия каркаса.

Стопоры, задвижки и замки (опционально): Для дополнительной безопасности можно установить стопоры для остановки ворот и задвижки или замки для их блокировки.

Преимущества откатных ворот на монорельсе

• Простота конструкции и установки: Конструкция ворот относительно проста, что облегчает монтаж.

• Низкая стоимость: По сравнению с консольными и подвесными откатными воротами, монорельсовые ворота обходятся дешевле.

• Компактность: Требуют меньше места для отката, чем консольные и в отличие от распашных ворот не занимает полезное место при открытии.

• Возможность установки в условиях ограниченного пространства: Подходят для участков, где нет достаточно места для установки консольных ворот.

Недостатки откатных ворот на монорельсе

• Необходимость очистки монорельса от снега и льда в зимнее время при сильных снегопадах. Ограничение по весу створки: Монорельсовая система имеет ограничения по весу створки, поэтому не подходит для очень тяжелых ворот.

• Требования к ровности поверхности: Для нормальной работы ворот необходимо обеспечить ровную поверхность для установки монорельса.

Особенности установки

• Важно правильно установить монорельс, обеспечив его ровность и надежное крепление.

• Необходимо отрегулировать положение верхних ограничителей для плавного и бесшумного хода ворот.

• Рекомендуется обработать металлические элементы антикоррозийным составом для продления срока службы.

Вывод:

Откатные ворота на монорельсе – это хорошее решение для тех, кто ищет недорогой и простой в установке вариант. Они особенно актуальны в условиях ограниченного пространства. Однако следует учитывать необходимость очистки монорельса и ограничения по весу створки.
