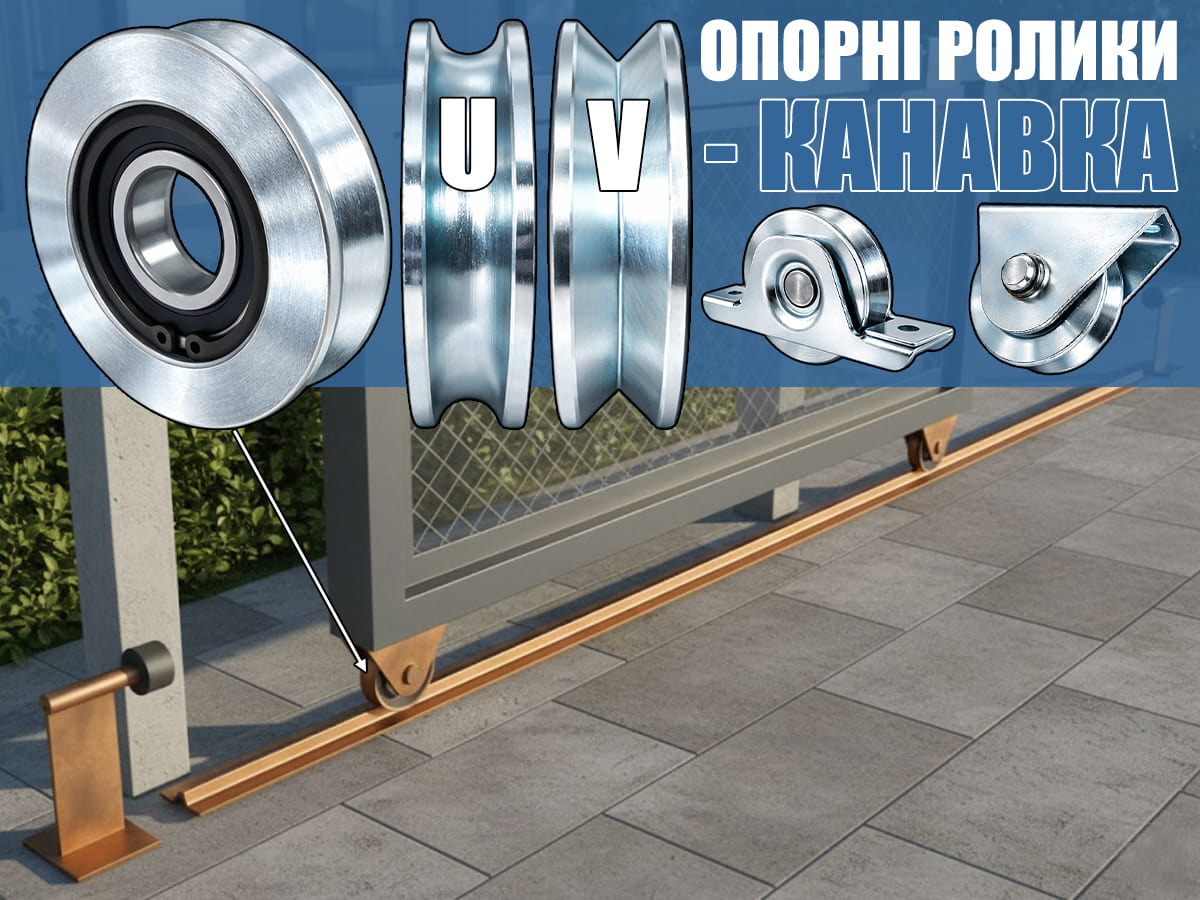

Ролики для воріт з U та V канавкою: вибір під кутник або трубу
КСВ Системи пропонують вашій увазі унікальну систему нижніх опорних роликів для відкатних воріт та конструкцій на монорейці. Наші рішення ідеально підходять для переміщення по кутнику, трубі або спеціальному кругляку.

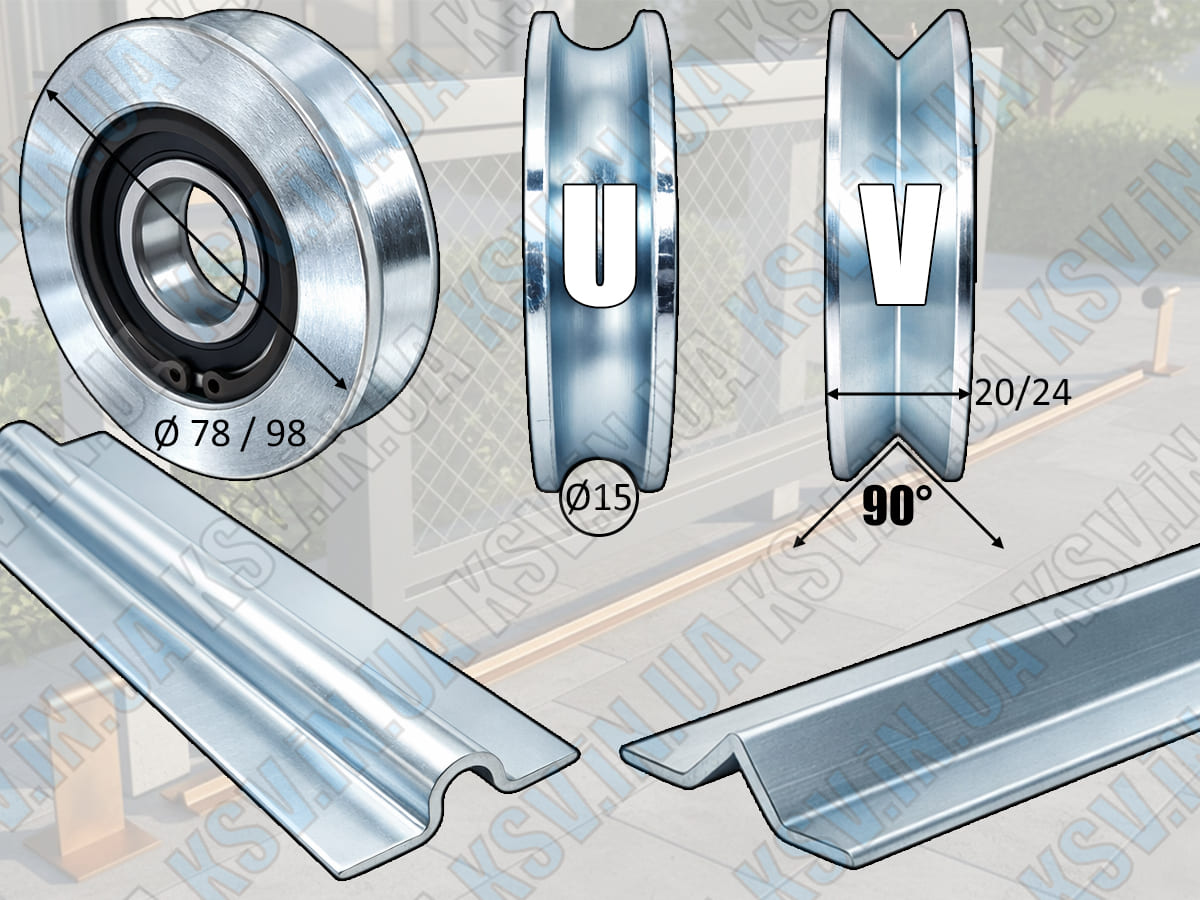

Два варіанти канавки та розміри
Для труби Ø15 мм або направляючого U-профілю.
Для звичайного кутника або направляючого V-профілю.
Ми пропонуємо два стандарти потужності для кожного типу канавки:
- ✔ Ø78 мм (ширина 20 мм): Підшипник 203 серії, навантаження до 484 кг.
- ✔ Ø98 мм (ширина 24 мм): Посилений підшипник 206 серії, навантаження до 1019 кг.
Секрети вибору та монтажу

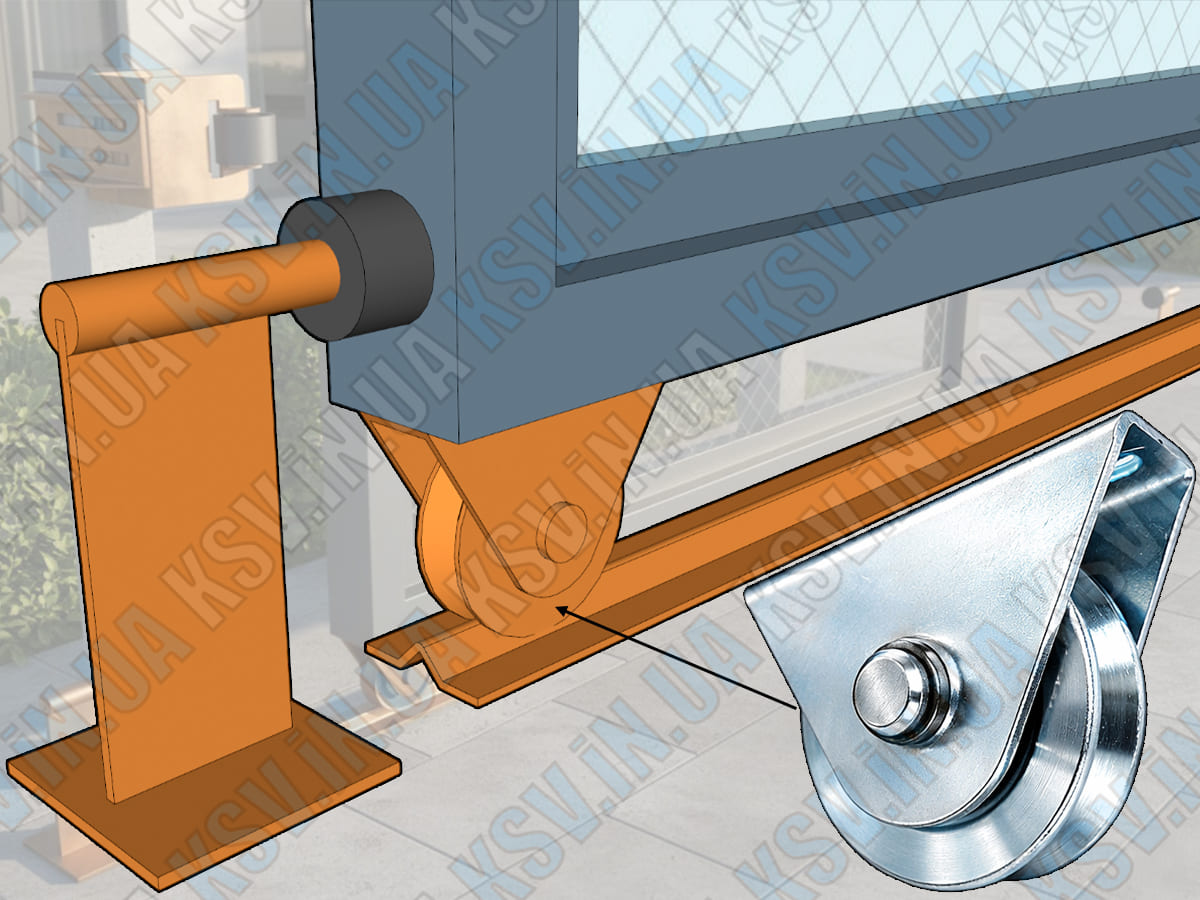

Монтаж із зовнішнім кронштейном
Процес максимально простий: ви спираєте каркас конструкції прямо на монтажний кронштейн. При цьому варто враховувати, що зазор між нижньою направляючою (монорейкою) буде дорівнювати загальній висоті ролика з кронштейном.

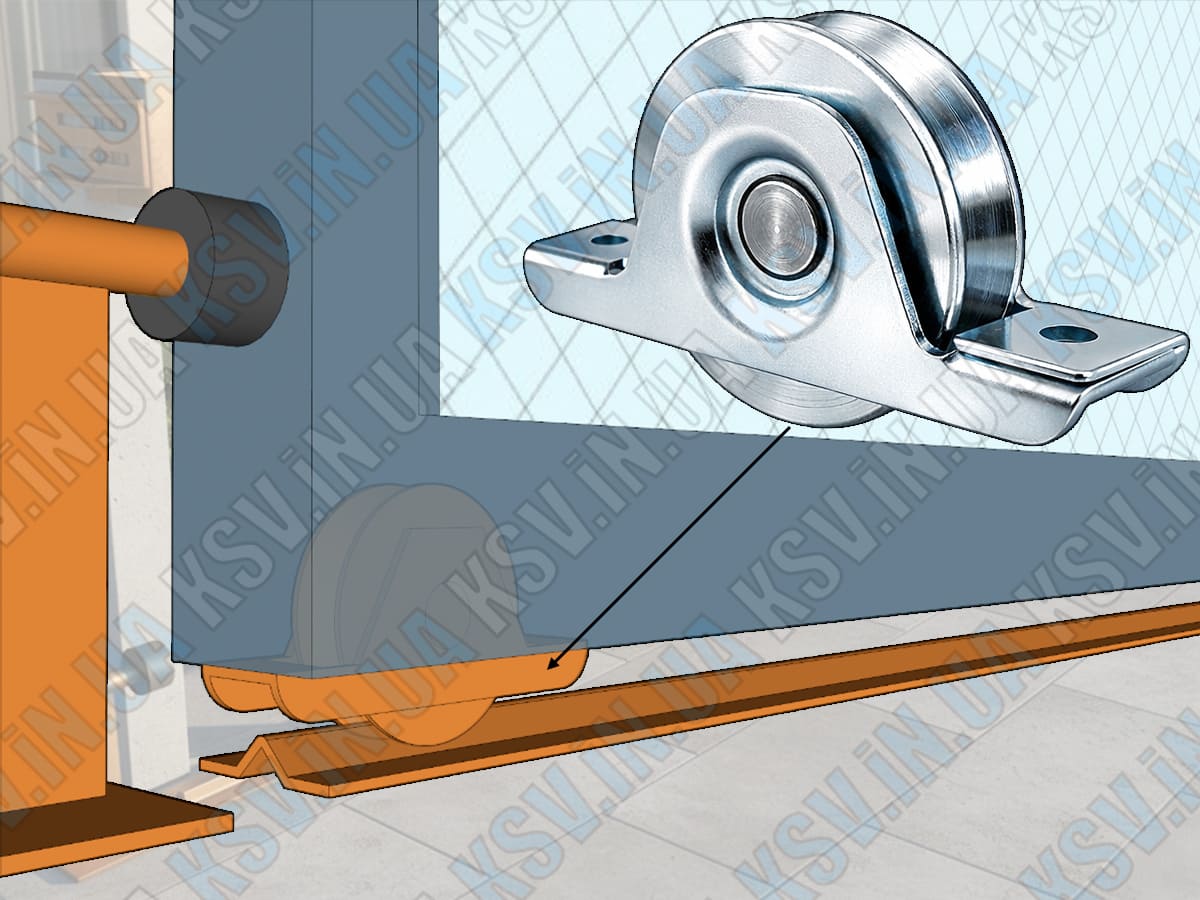

Прихований монтаж (Врізний)
Для естетики та мінімальних зазорів використовуйте врізний кронштейн. Він вбудовується всередину нижнього профілю (мінімум 40х60 мм). Це дозволяє практично «посадити» ворота на монорейку, приховавши механізми всередині каркаса.

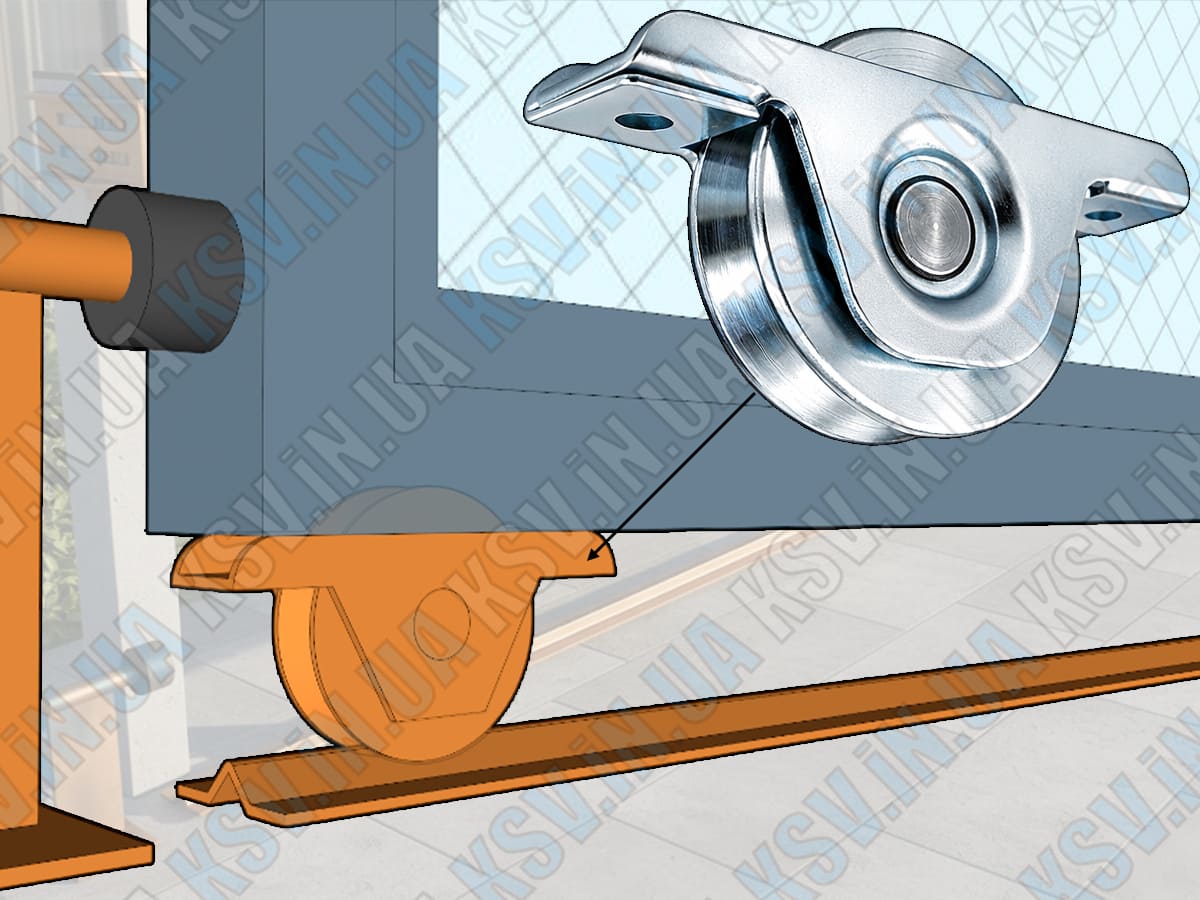

Вертикальний (перевернутий) монтаж
Якщо глибина профілю не дозволяє зробити повну врізку (60 мм), кронштейн можна перевернути. У цьому випадку в профілі робиться лише отвір для ролика, а каркас спирається на сам ролик. Це забезпечує зазор менший, ніж у зовнішнього кронштейна, але не потребує повної врізки.
Увага: Даний метод підходить тільки для роликів Ø78 мм.
Чому ми використовуємо стандарт Ø15 мм для U-профілю?
Багато хто шукає ролики під трубу Ø25-50 мм, але це технічно не виправдано. Ми дотримуємося єдиного акуратного стандарту U-профілю з діаметром 15 мм. Ролик з V-канавкою більш універсальний і може працювати навіть з трубою, але для кращого результату ми рекомендуємо використовувати наші направляючі профілі.
Готові до монтажу?
Всі кронштейни можна кріпити як зварюванням, так і саморізами по металу.
