Підвісні ворота - це не тільки зручне, але й надійне рішення для вашої ділянки або гаража. Вони можуть бути оснащені різною фурнітурою, що забезпечує довговічність і стабільну роботу воріт. У цій статті ми детально розглянемо фурнітуру для підвісних воріт із навантаженням до 500 кг, яка містить верхню направляючу, балки, роликові каретки та інші компоненти, що забезпечують надійну й безшумну роботу.
Відео:

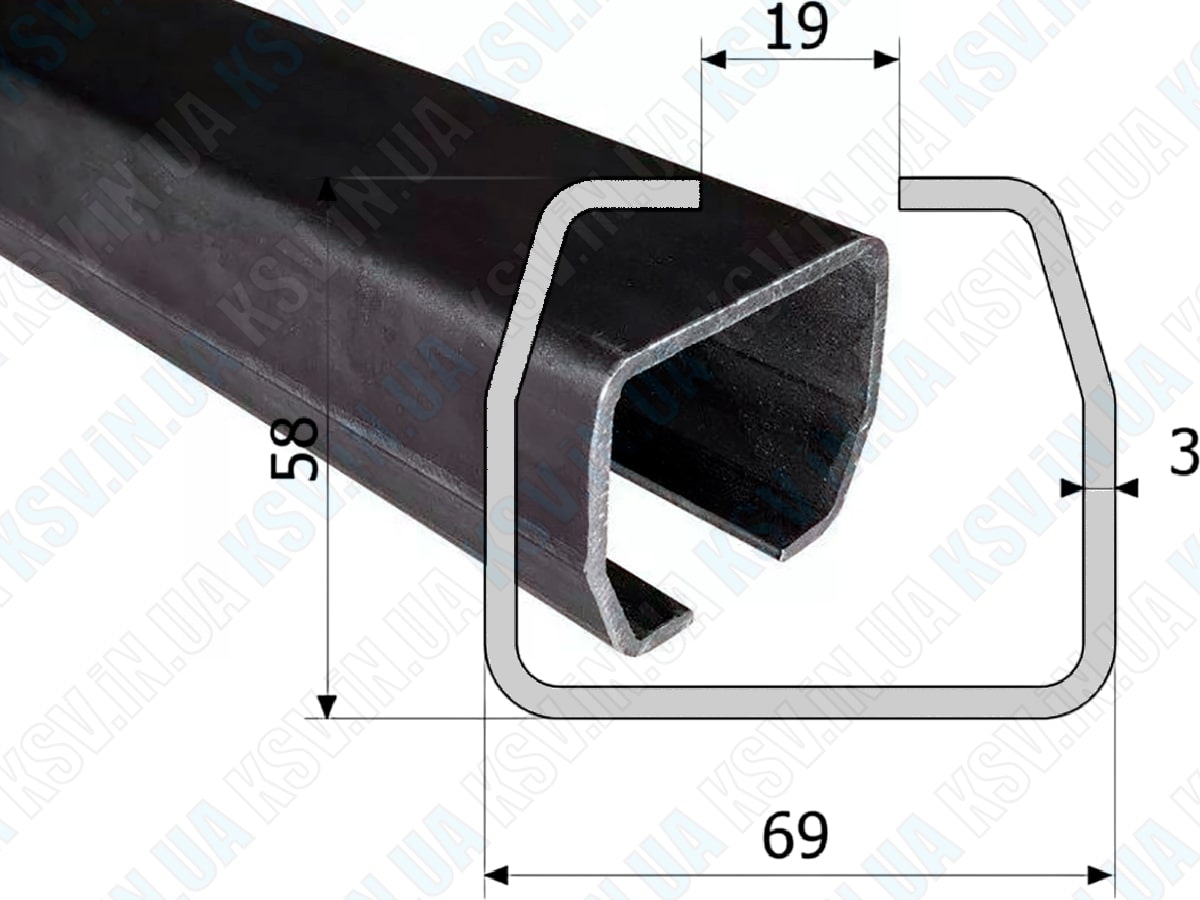

Верхня напрямна (балка) 69 на 58 мм із навантаженням до 500 кг
Основним елементом підвісної системи є верхня напрямна. Вона відіграє ключову роль у підтримці та русі воріт. Балка з розмірами 69x58 мм із навантаженням до 500 кг забезпечить міцність і стійкість усієї системи. Така напрямна здатна витримати досить великі навантаження, що особливо важливо для великих і важких воріт. Правильний вибір направляючої гарантує довгострокову експлуатацію без деформацій і поломок.
Доступно два варіанти направляючої:
• Чорна - без захисного покриття (артикул 122300, код товару 1200)
• Оцинкована - з антикорозійним захисним покриттям (артикул 112310, код товару 1110)

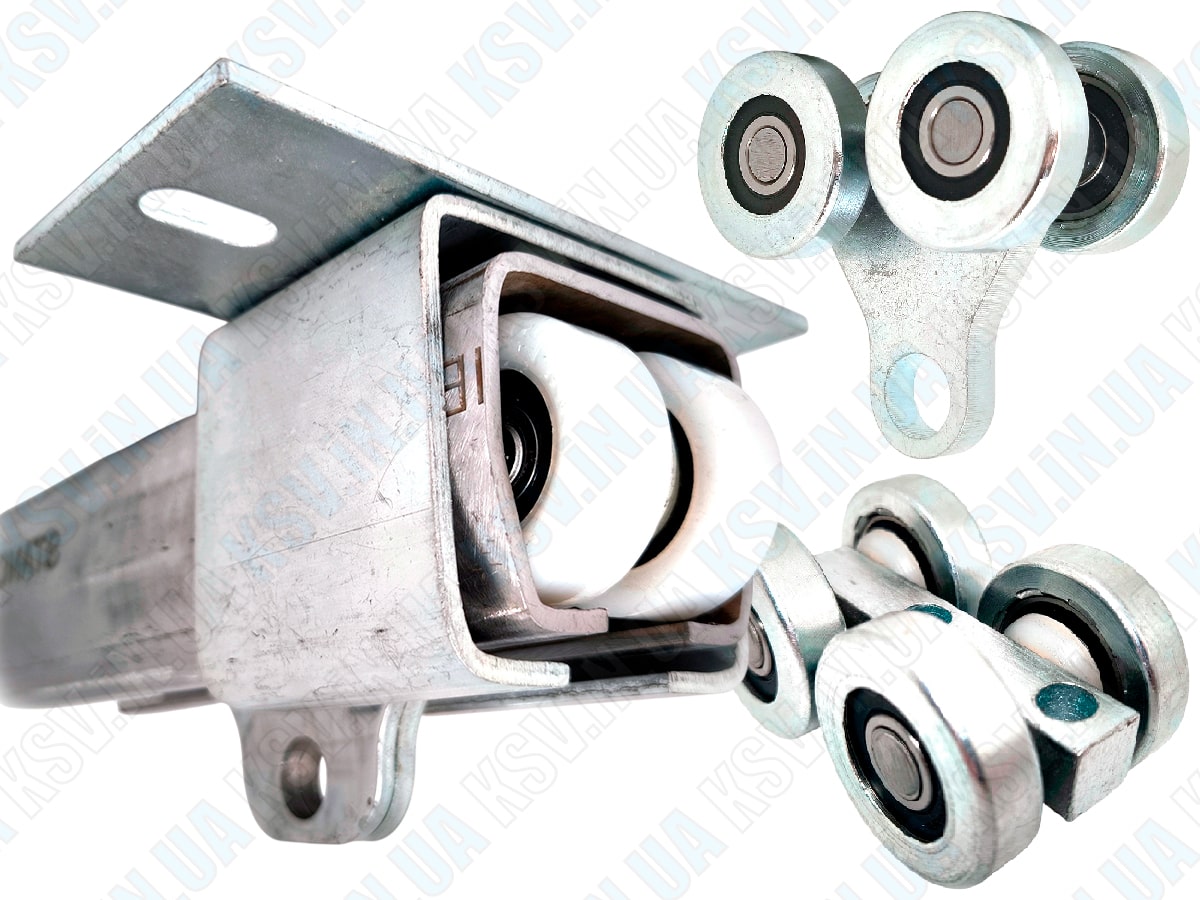

Роликові каретки з полімерними і сталевими роликами
Роликова каретка - це механізм, який відповідає за плавне переміщення підвісних воріт. Важливо вибрати каретку, яка відповідатиме вазі та конструкції ваших воріт. Для фурнітури підвісних воріт до 500 кг доступні різні варіанти роликових кареток:
• Каретки з полімерними роликами - ці ролики забезпечують тишу під час руху воріт і не створюють шумів, що робить їх ідеальними для використання в житлових зонах або в місцях із підвищеними вимогами до шуму. Полімерні ролики також запобігають зносу направляючої та зменшують тертя.
• Каретки зі сталевими роликами - сталеві ролики мають високу міцність і стійкість до механічних пошкоджень, що робить їх гарним вибором для воріт, які піддаються інтенсивній експлуатації або зовнішнім навантаженням.
• Варіанти основ для виготовлення роликових кареток - ми пропонуємо 3 варіанти основ для виготовлення роликових кареток, які можна вибрати залежно від особливостей конструкції воріт і умов експлуатації. На базі кожної основи ми можемо зібрати 4 види роликових кареток:
1. Сталеві ролики на 301 підшипнику, сталеві дистанційні втулки;
2. Сталеві ролики на 201 підшипнику, сталеві дистанційні втулки;
3. Сталеві ролики на 201 підшипнику, полімерні дистанційні втулки;
4. Полімерні ролики на 201 підшипнику, полімерні дистанційні втулки.
Схеми складання роликових кареток усіх доступних варіантів на 3-х основах наведено нижче:

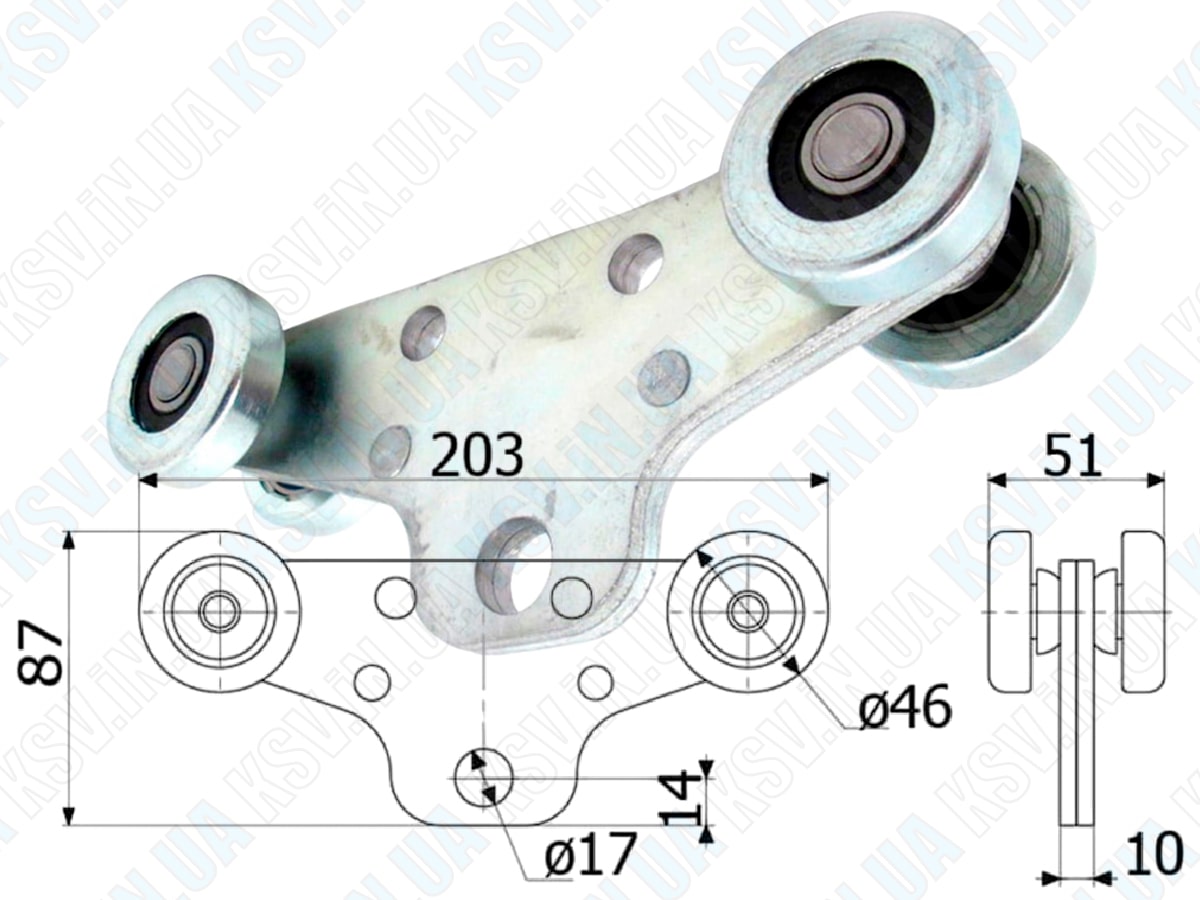

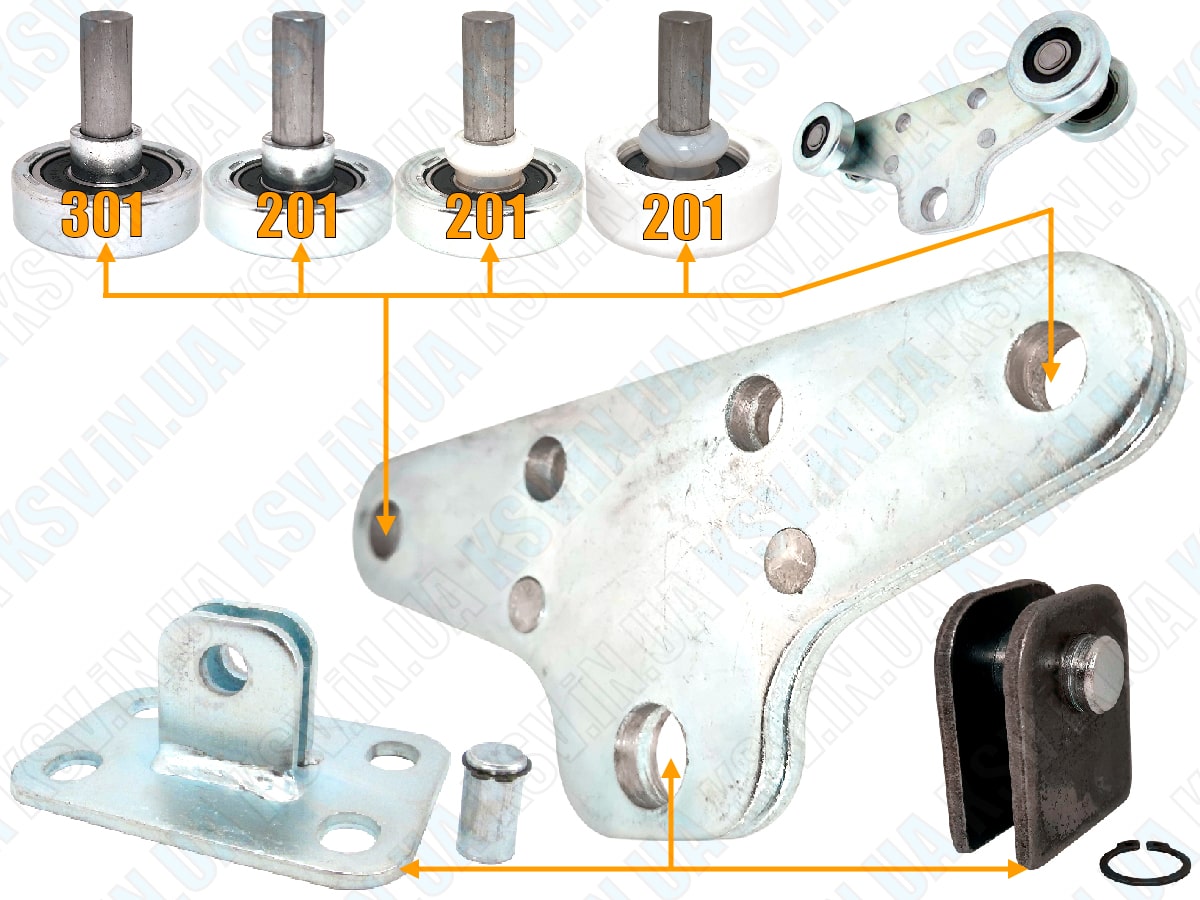

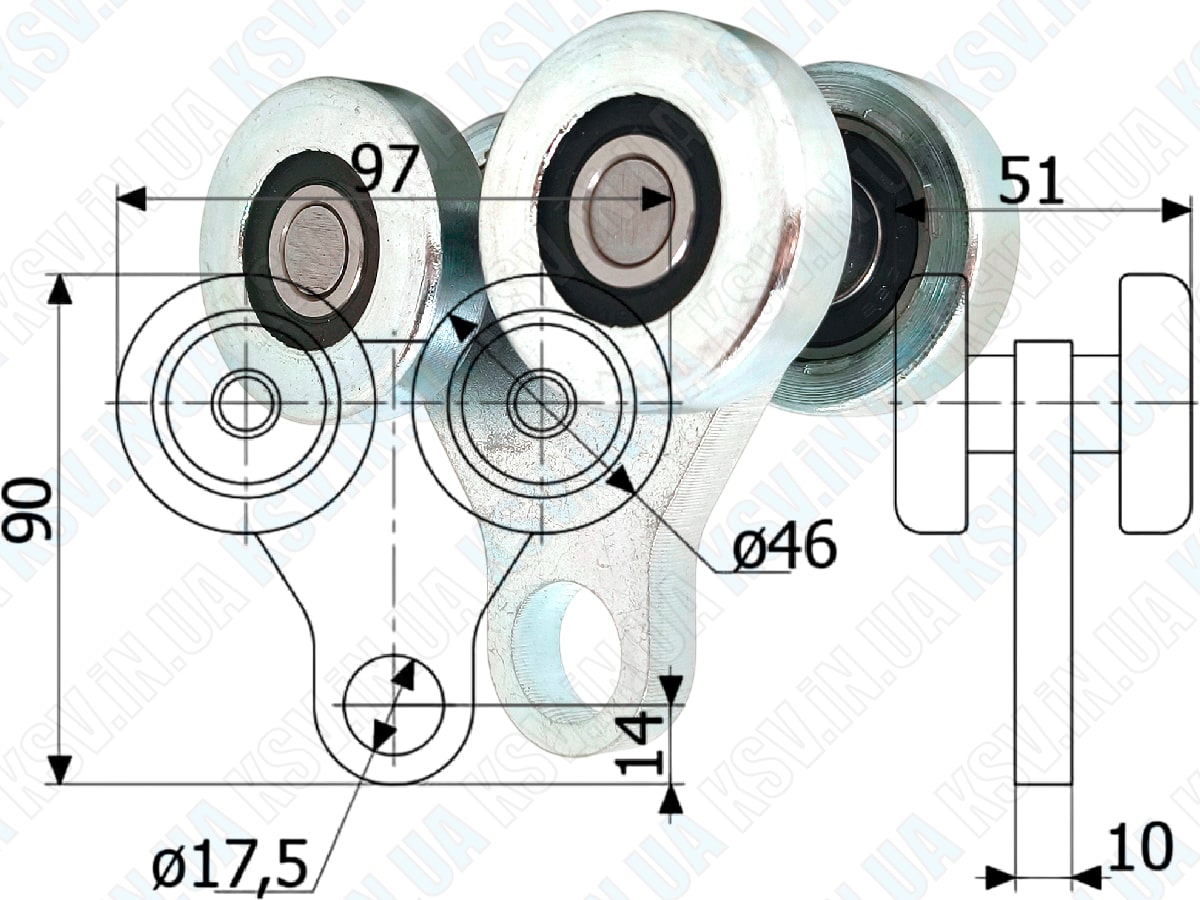

Варіант №1: Велика роликова каретка на 4 ролики - призначена для більш важких і великих воріт. Така каретка забезпечує рівномірний розподіл навантаження і підвищує стабільність роботи воріт.

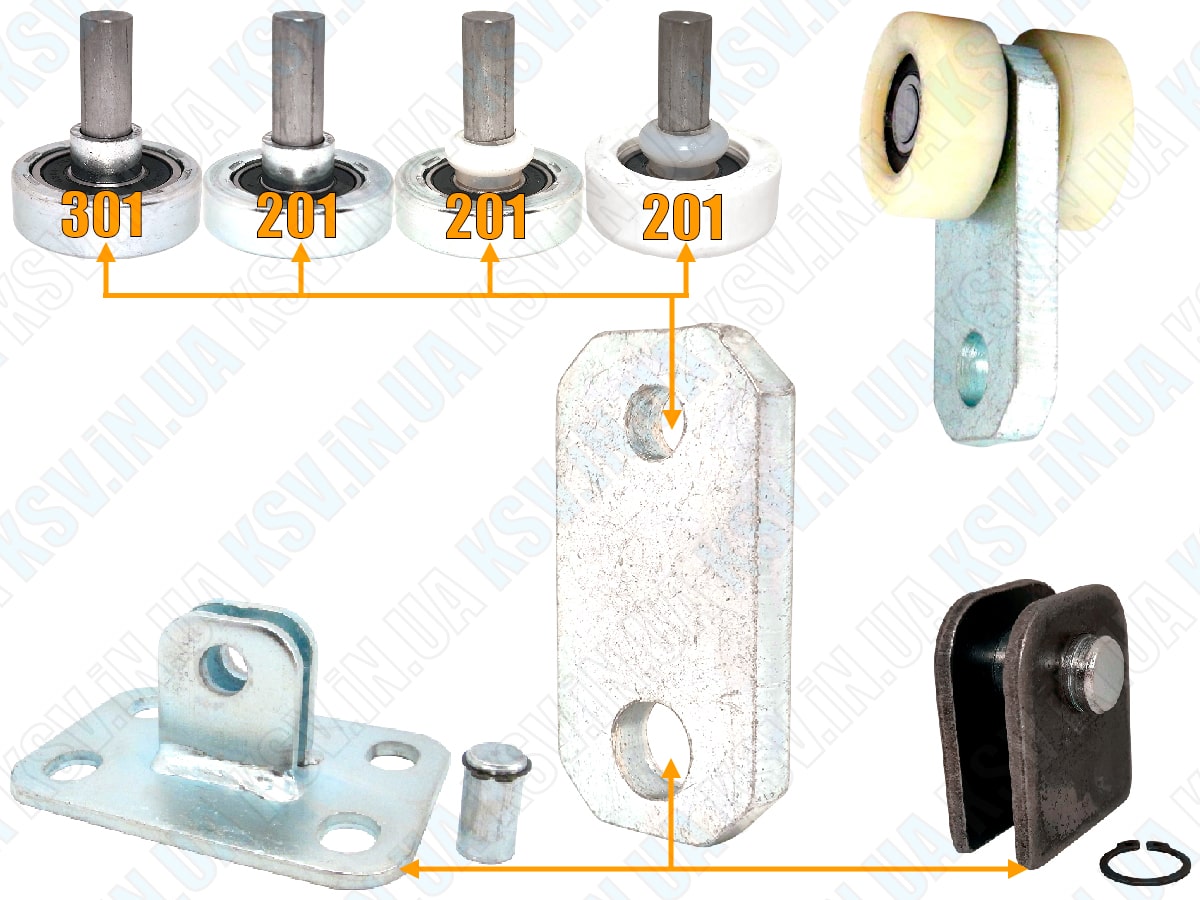

Варіант №2: Роликова каретка на 4 ролики - ідеальний варіант для стандартних воріт, що забезпечує надійне і довговічне функціонування.
Варіант №3: Роликова каретка на 2 ролики - цей варіант підходить для легких підвісних конструкцій або там, де не потрібна висока навантажувальна здатність.

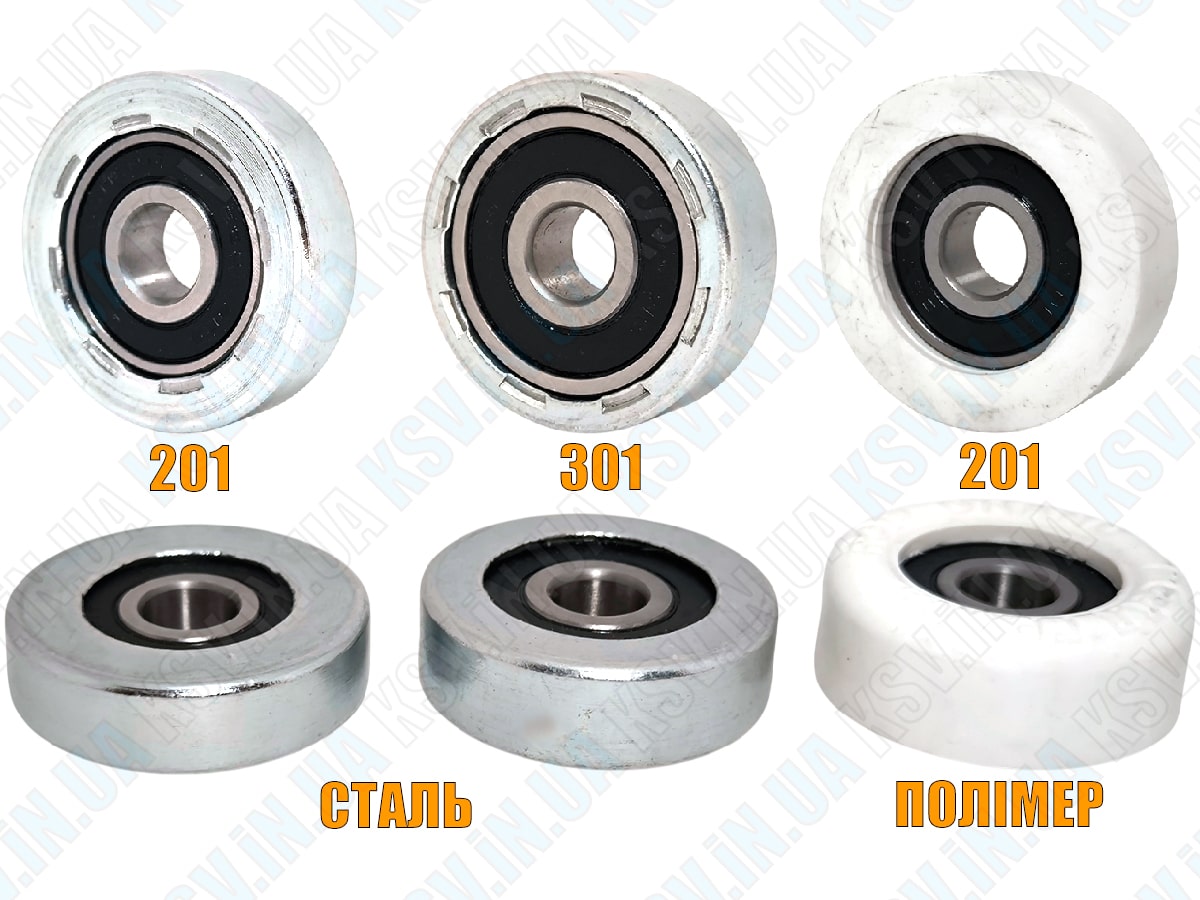

Кожна каретка, незалежно від варіанту, може бути оснащена полімерними або сталевими роликами на підшипниках 201 або 301. Ці підшипники гарантують надійну роботу та довговічність кареток. На каретки можуть бути встановлені полімерні (для зменшення шуму) або сталеві (підходить для фарбувальних камер) дистанційні втулки, що додатково сприяє зменшенню зносу та зниженню шуму.
Роликова каретка для поворотних підвісних воріт
(артикул 122351, код товару 1251)

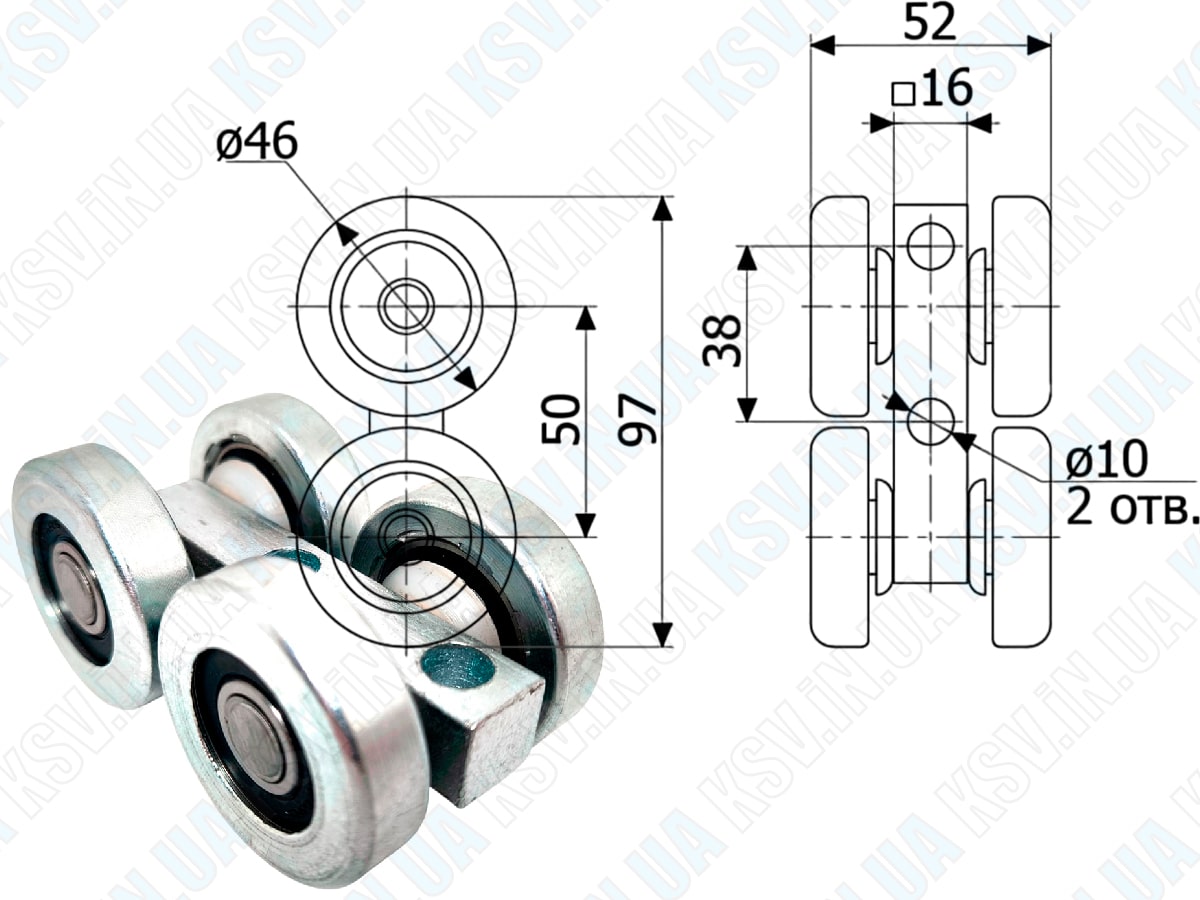

Окремо від перерахованих вище варіантів розглянемо роликову каретку, яка призначена для виготовлення підвісних складних, поворотних воріт. Основа каретки виготовлена зі сталевого квадрата 16 на 16 мм, в основі є спеціальні отвори діаметром 10 мм, в один з яких можна встановити різьбову шпильку, для забезпечення повороту підвісних воріт і конструкцій на заданий кут.
Дана каретка укомплектовується тільки сталевими опорними роликами на 201 підшипнику з полімерними дистанційними втулками.
Монтажні кронштейни для роликових кареток
Кожна роликова каретка для підвісних воріт може бути оснащена двома варіантами монтажних кронштейнів, які забезпечують надійне кріплення і стійкість всієї підвісної конструкції. Вибір кронштейна залежить від специфіки монтажу воріт, типу установки і бажаного ступеня міцності конструкції.
Кронштейни для кріплення верхньої направляючої та додаткові комплектуючі
Розглянемо різні типи кронштейнів і додаткову фурнітуру, які допоможуть вам встановити підвісні ворота з максимальною надійністю та довговічністю.
Усі перелічені нижче монтажні кронштейни встановлюються з кроком 50 - 75 см.

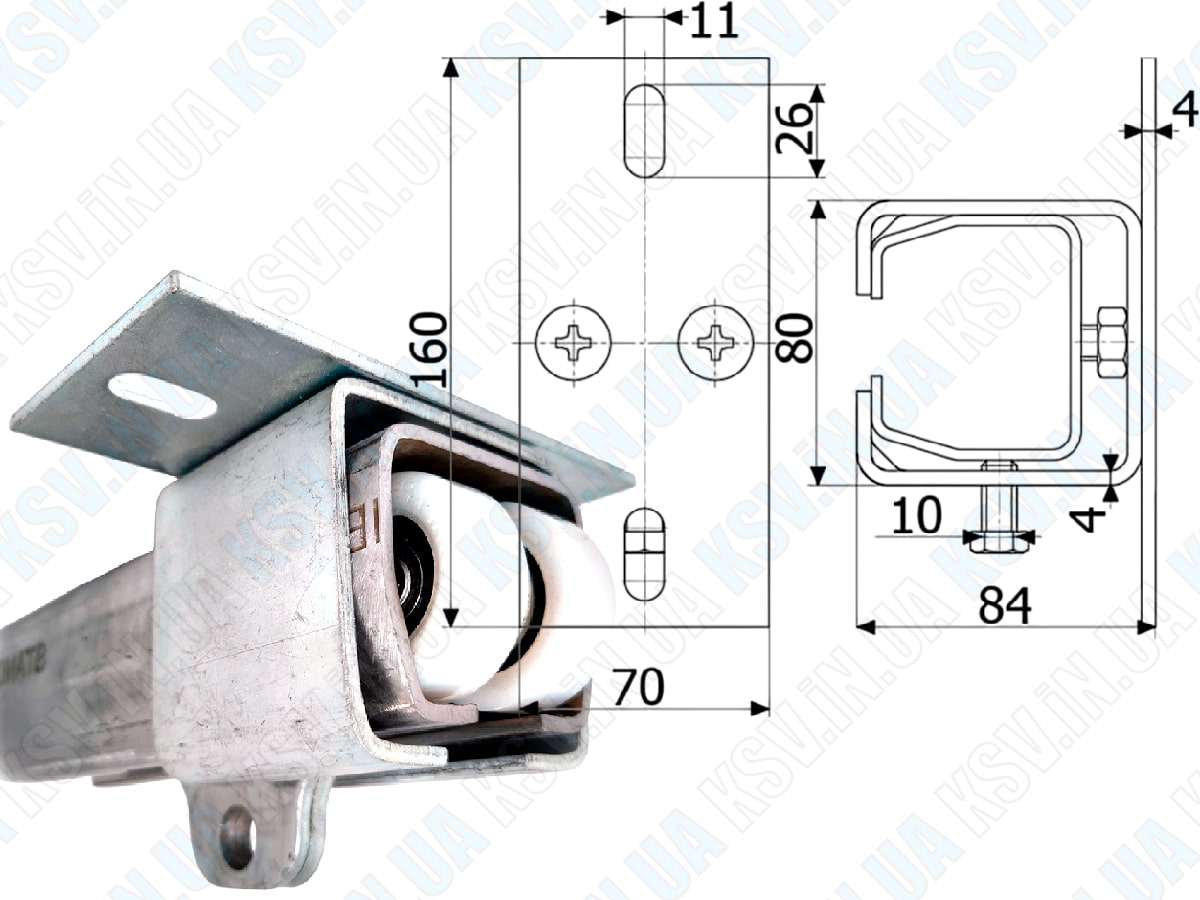

Настінний кронштейн для кріплення до вертикальної поверхні
(артикул 422337, код товару 4237)
Настінний кронштейн - це важливий елемент системи кріплення верхньої направляючої для підвісних воріт. Він призначений для монтажу направляючої до вертикальної поверхні, такої як стіна або колона. Настінні кронштейни забезпечують надійне закріплення і стійкість конструкції.
Переваги настінного кронштейна:
Простота монтажу та висока міцність.
Підходить для встановлення на бетонні або цегляні поверхні.
Забезпечує стабільну роботу підвісних воріт навіть за значних навантажень.
Стельовий кронштейн для кріплення до горизонтальної поверхні
(артикул 422338, код товару 4238)
Стельовий кронштейн використовується для монтажу верхньої направляючої до горизонтальної поверхні, такої як стеля або перекриття. Цей тип кріплення підходить для встановлення воріт у тих випадках, коли стіни не можуть бути використані для кріплення, наприклад, в ангарі, гаражі або в приміщеннях із високим дахом. Стельові кронштейни забезпечують надійну фіксацію та рівномірний розподіл навантаження на конструкцію воріт.
Переваги стельового кронштейна:
Ідеальний для монтажу в місцях з обмеженими можливостями для кріплення на стінах.
Стійкий до сильних навантажень і довговічний.
Допомагає економити простір, встановлюючи систему кріплення на стелі.

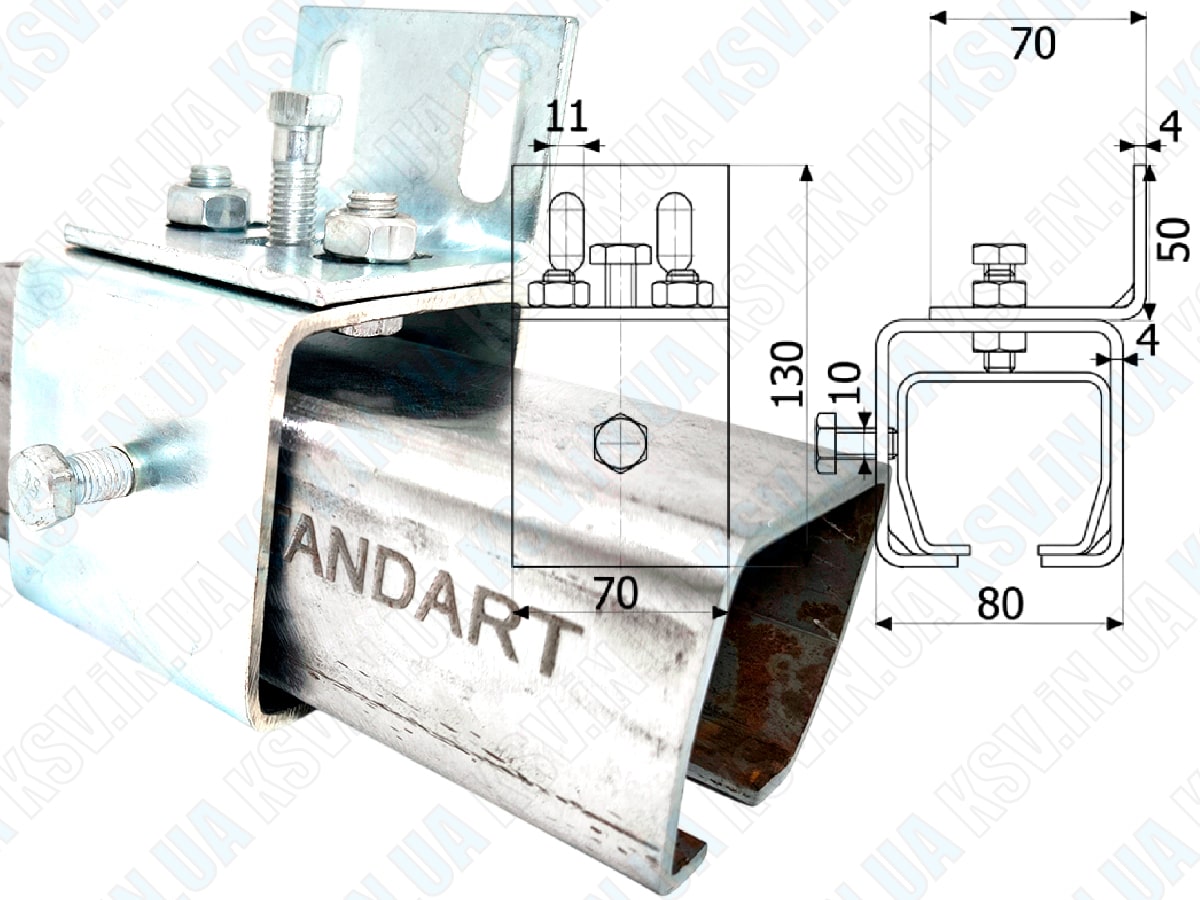

Кронштейн з'єднувальний для з'єднання двох відрізків направляючої
(артикул 422339, код товару 4239)
Кронштейн з'єднувальний використовується для з'єднання двох відрізків верхньої направляючої без застосування зварювання. Це важливий елемент, який дає змогу легко і швидко створити тривалу напрямну систему, якщо довжина однієї планки недостатня для покриття всієї ширини прорізу воріт. Кронштейн забезпечує надійне і точне з'єднання, запобігаючи руху напрямних відносно один одного і забезпечуючи стабільну роботу підвісних воріт.
Переваги з'єднувального кронштейна:
Забезпечує міцне з'єднання двох відрізків направляючої.
Легкість установки і надійність в експлуатації.
Ідеальний для конструкцій з довгими прорізами, де потрібне з'єднання декількох секцій напрямних.

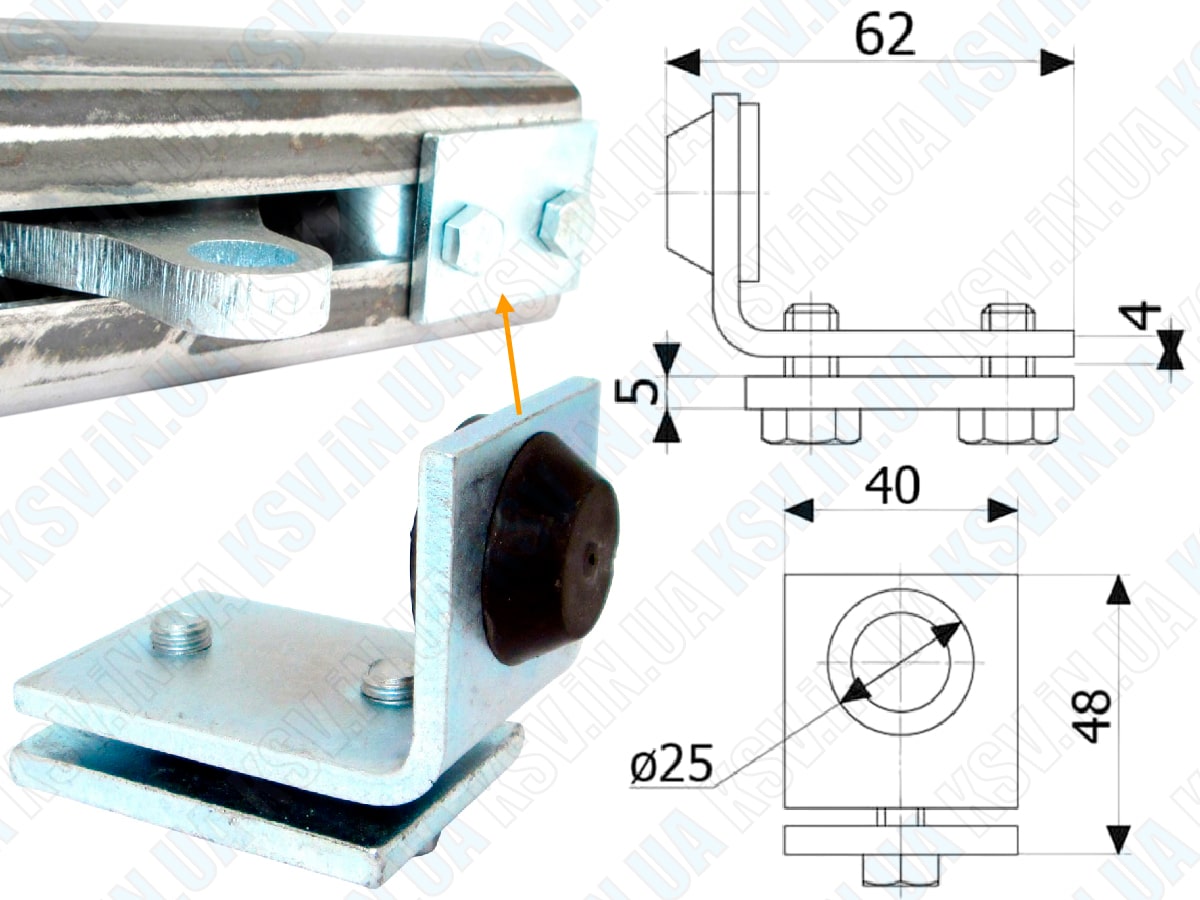

Упор для балки для обмеження руху роликових кареток усередині направляючої
(артикул 412311, код товару 4111)
Упор для балки - це спеціальний елемент, призначений для обмеження руху роликових кареток всередині направляючої. Цей упор встановлюється на кінці направляючої та запобігає зайвому переміщенню кареток за межі передбаченого простору. Це важливий елемент безпеки, який захищає систему підвісних воріт від пошкоджень і збільшує термін служби всіх компонентів.
Переваги упору для балки:
Захищає роликові каретки від виходу за межі направляючої.
Знижує ймовірність пошкодження воріт і фурнітури.
Збільшує безпеку експлуатації підвісних воріт.

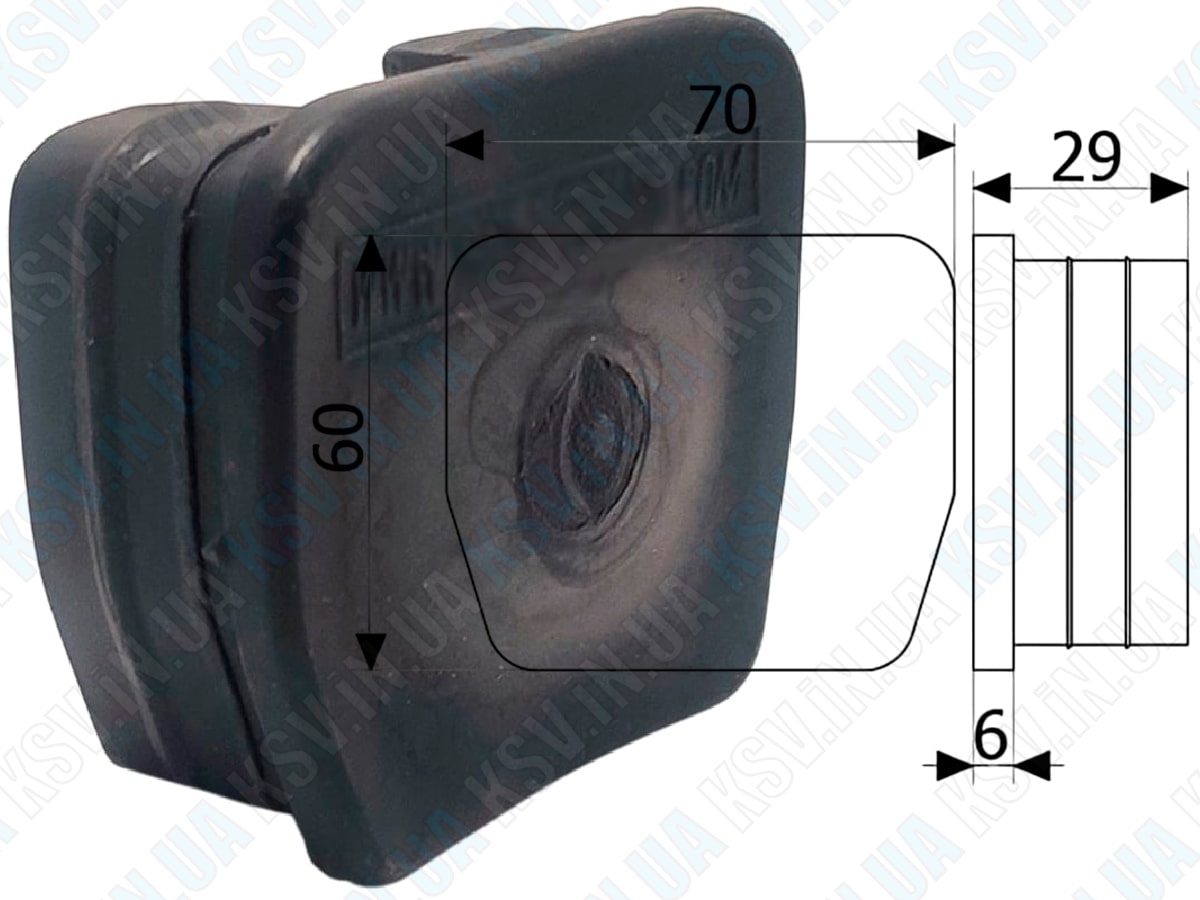

Гумова заглушка, що закриває торці направляючої
(артикул 162320, код товару 1620)
Гумова заглушка - це ще один важливий елемент додаткової фурнітури для підвісних воріт. Вона використовується для закриття торців верхньої направляючої, запобігаючи потраплянню бруду, пилу і вологи всередину. Заглушка також допомагає уникнути травм, приховуючи гострі краї направляючої і покращуючи зовнішній вигляд конструкції.
Переваги гумової заглушки:
Захищає направляючу від забруднень і корозії.
Зменшує ризик травмування під час контакту з гострими краями направляючої.
Забезпечує акуратний і завершений вигляд воріт.
Чому варто обрати фурнітуру для підвісних воріт до 500 кг?
Міцність і надійність - фурнітура, призначена для підвісних воріт і конструкцій до 500 кг, створена з урахуванням високих навантажень, що робить її ідеальною для встановлення на великі та важкі ворота.
Широкий вибір компонентів - можливість вибору різних варіантів роликів, підшипників і монтажних кронштейнів дає змогу налаштувати фурнітуру під індивідуальні вимоги й особливості конструкції воріт.
Довговічність і безпека - якісна фурнітура гарантує довгострокову експлуатацію, без ризику поломок і необхідності частого ремонту.
Шумопоглинання - полімерні ролики, полімерні дистанційні втулки мінімізують шум під час руху воріт, що важливо для використання в житлових районах або в місцях із високими вимогами до рівня шуму.
- Висновок -
Вибір якісної фурнітури для підвісних воріт до 500 кг - це запорука надійності та довговічності всієї конструкції. Правильне поєднання роликових кареток, підшипників і монтажних кронштейнів дає змогу створити систему, яка працюватиме плавно, безшумно й ефективно, забезпечуючи довгі роки експлуатації. Переконайтеся, що вибрали саме ту фурнітуру, яка відповідає вашим вимогам і забезпечить максимально комфортне та безпечне використання воріт.
